气动控制阀
进口气动单座控制阀
ANSI 150;300或PN10;16;25
DN15;20;25;32;40;50;65;80;100;150;200;250
AMISCO进口气动单座控制阀,是自动控制阀系统和远程控制系统的控制元件,是自动控制系统和远程控制系统的控制元件,用于控制液体和气体的流量。该系列调节阀采用流体压力不平衡型阀芯结构,特殊的单座阀芯与笼式顶部导向的阀内件组合结构,使其具备单座调节阀的特点外,同时兼有套筒调节阀的动态稳定性,笼式导向套还起到了抗冲刷、防空化到作用。
该设计体现了世界技术的最新趋向,并按照ISO9001质量保证系统的要求,利用高性能和高精度的机械加工工具进行加工。这些产品得到了顾客的认可和赞誉,使国内外市场的销售额急速的上升。
由于材料范围广和设计形式的多样化,使得这些阀门可在不同的工业领域中得以应用。譬如:化工、热工程和电力、造纸、食品、冶金、采矿等。
AMISCO进口气动单座控制阀的特性:
■流量系数范围大及多种控制特性
■通过带有垫圈的阀座,在整个流量和特性范围内,平衡型和非平衡型阀塞具有很高的切断密封性能
■金属密封和软密封具有相同的流量系数
■在阀口径为DN40~250的调节阀中采用了平衡阀塞,可以承受比较大的允许压差
■采用高等级的非石棉密封或波纹管密封
■采用P/R多弹簧型气动执行机构,可实现正、反作用,不需要增加其它零件就能调整弹簧范围。正作用执行机构(P型)可以实现气闭操作;反作用执行机构(R型)可以实现气开操作
■可配气动执行机构、电动执行机构、电液动执行机构
■重量轻,体积小,性价比高具有独特发明的专利设计
■表面特殊处理(抛光、氮化和堆焊司钛莱合金),延长了调节阀的使用寿命,工作更为可靠
■可调比:50:1
AMISCO进口气动单座控制阀的性能参数:
公称直径:DN15;20;25;32;40;50;65;80;100;150;200;250
公称压力:ANSI 150;300或PN10;16;25
连接方式:符合ANSI B16.5(RF/RTJ)标准的法兰连接
符合DIN EN 1092-1标准的法兰连接
阀体长度:符合ANSI B 16.10或者DIN标准
AMISCO进口气动单座控制阀的结构:
控制阀

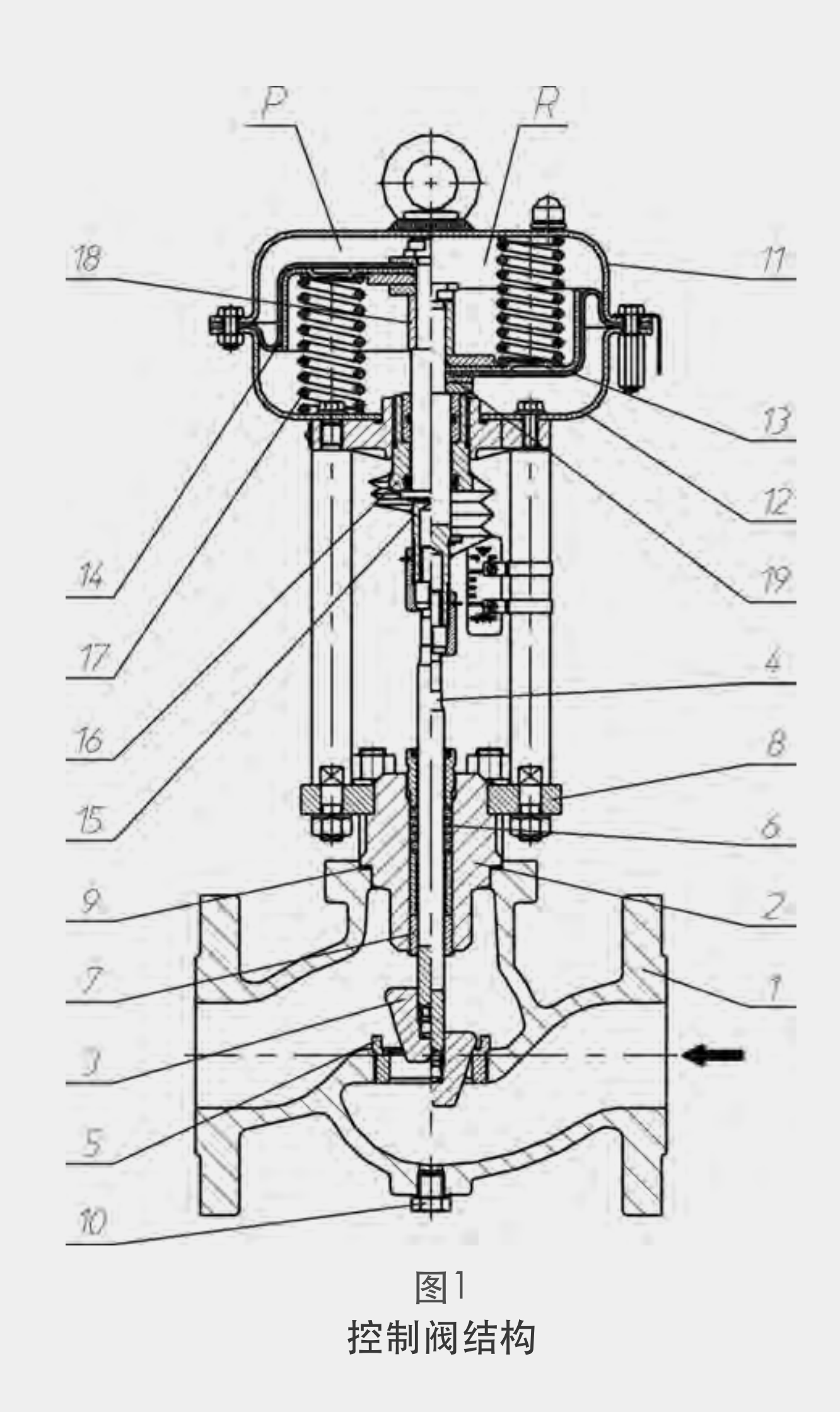

阀体(参见图1):单座阀,铸造,法兰连接
阀体材料:
碳钢(1.0619/GP240GH)
不锈钢(1.4408/GX5CrNiMo 19-11-2)
阀盖:
有四种不同的形式(参见图2):
标准型(适用流体的温度为-40~+350℃)
TA-Luft填料型(适用流体的温度为-40~+200℃)
加长型(适用流体的温度为-198~+560℃)
波纹管密封型(适用流体的温度为-100~+400℃)
阀塞(3),阀座(5):
■不锈钢材料
■当控制阀在强烈磨蚀介质条件下工作时,或存在闪蒸、空化或高压降、高温、高速的流体时,阀塞和阀座的结合密封面甚至整个外表面要对焊司钛莱合金或者做离子氮化处理。
阀塞:
■非平衡阀塞(标准)
■平衡阀塞
流量特性:
■P-等百分比
■L-线性
■S-快开/切断
阀座密封:
■金属密封
■软密封(PTFE或硅树脂橡胶填料)
密封性:
■金属密封达到为0.01%Kvs以下(相当于IEC 534/4标准中的IV等级)
■软密封达到气密(相当于IEC 534/4标准中的VI等级)
流动方向:流开(阀塞下方)
注:

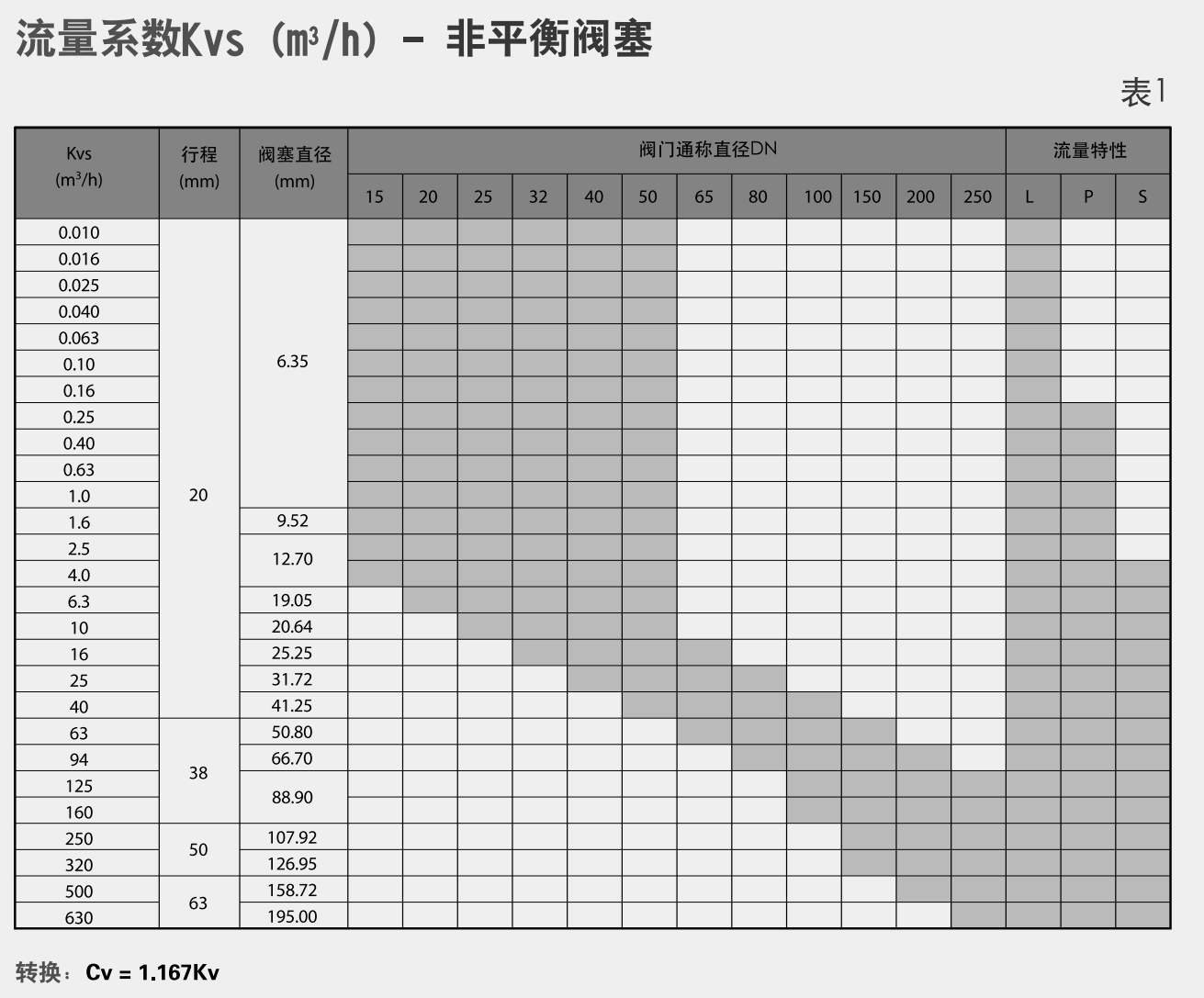

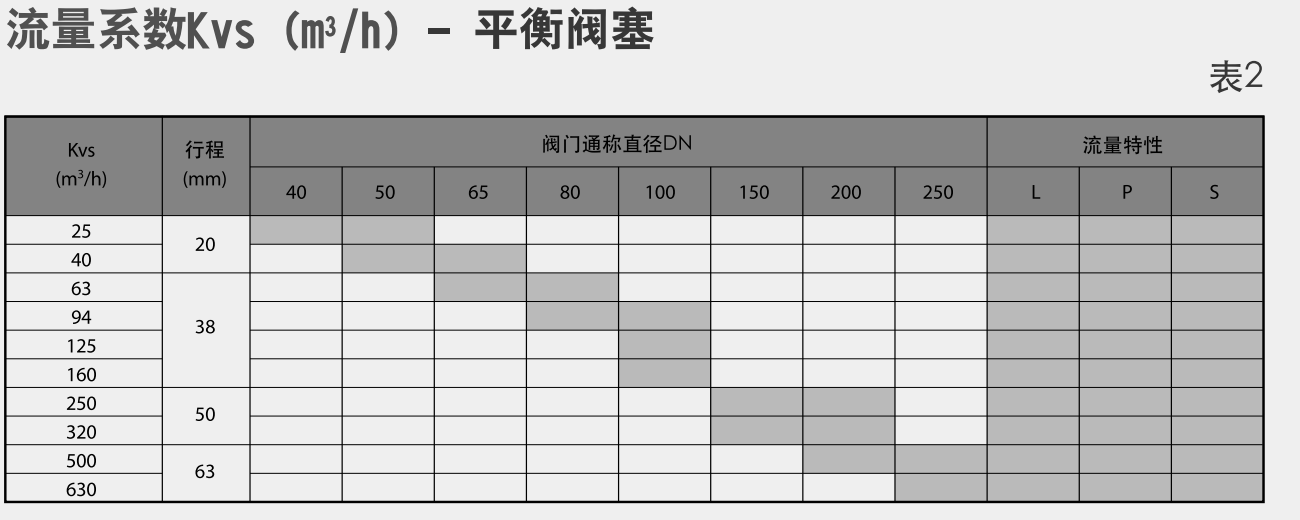

1、流量系数Kvs值参照表1和表2

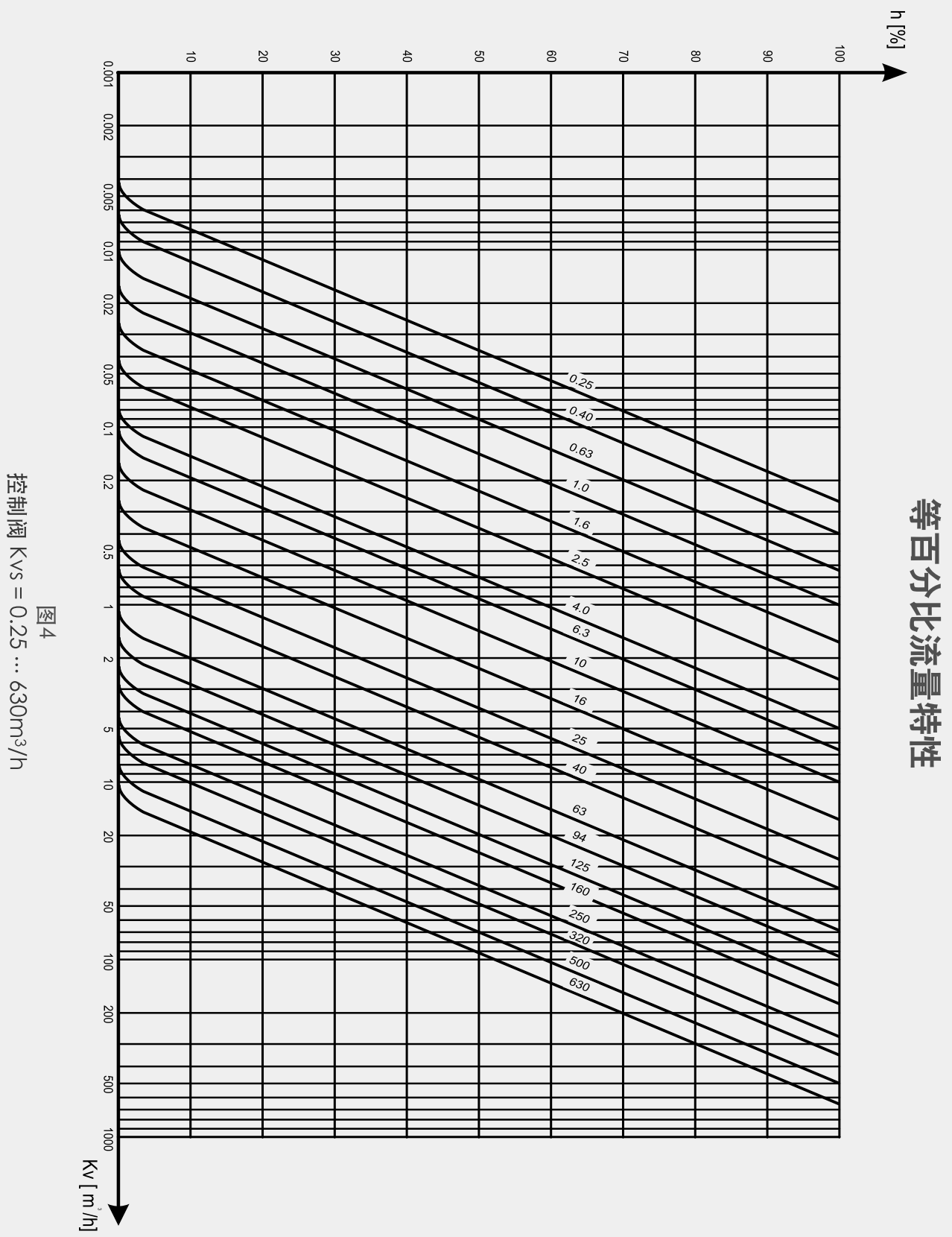

2、等百分比流量特性参照图4
3、金属密封和软密封控制阀具有相同的特性、阀塞类型、流量系数Kvs
4、快开/切断特性(S)控制阀中,流量系数Kvs值比表1和表2给出的数值高20%
流量系数Kvs值:
阀杆(4)
不锈钢材料,表面抛光。
能刚性地与执行机构阀杆连接,并于填料有效的配合。
填料函(6)
密封由以下材料制成
■高质量填料填料索(PTFE,石墨)
■膨胀石墨或者PTFE-V形圈

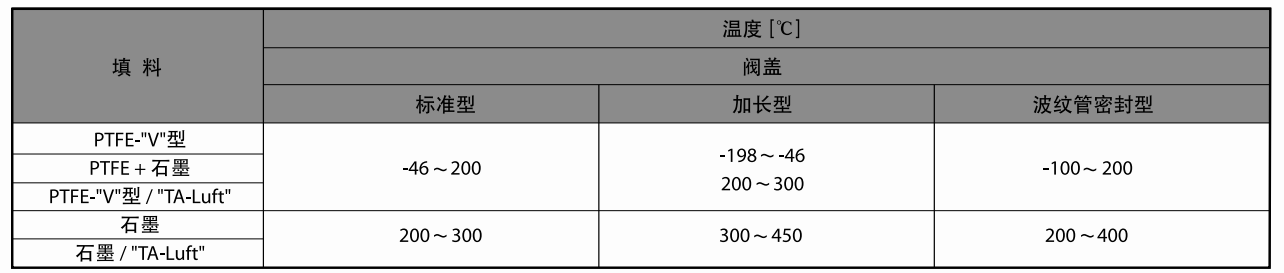

表3:阀杆填料和应用范围
导向衬套(7)
不锈钢材料,离子氮化处理,以减少摩擦力的作用。
连接板(8)
将阀体和气动执行机构、电动执行机构、电液动执行机构或者NN型号的手动操作机构连接在一起。连接板的材料根据阀体材料的不同可以由碳钢或不锈钢制成。
阀体垫圈(9)
根据操作天剑,可以在不锈钢外壳中使用非石棉型纸板垫片或密封胶。
排污塞(10)
材料为碳钢或不锈钢,用于定期清洁阀体的内部(可选)
执行机构外壳(11)和(12)
薄板制成,构成压力腔。
薄膜(13)
氯丁橡胶制成的聚酯织品,通过有效的表面,在执行机构控制压力下,阀杆提供细线位移。
薄膜板(14)
带有弹簧座的冷轧钢。
执行机构控制杆(15)
硬质不锈钢制成,将阀体和薄膜单元连接起来。
执行机构填料箱(16)
设计用来对阀杆进行密封和导向,可以预先设定弹簧张力。
弹簧(17)
弹簧钢制成,根据不同的弹簧范围可以使用3根、6根或12根弹簧。
衬套(18)和垫片(19)
设计用来改变气动执行机构的正、反作用,还可以改变弹簧压。

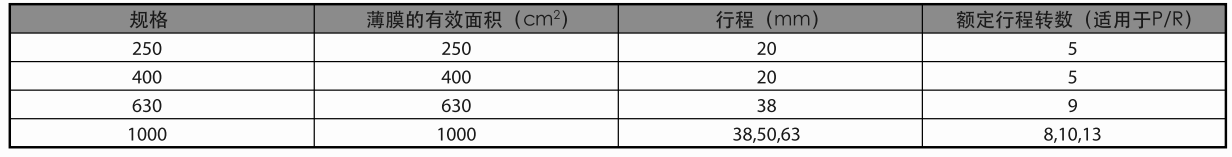

执行机构
执行机构有如下几种类型:
1、气动薄膜多弹簧执行机构-不带手轮的P/R型,或是带顶部手轮机构的P/R-N型。
气源接口:G1/4
通气管道直径:6X1mm、8X1mm或其他选择
弹簧范围:
3根弹簧:20~100kPa;40~120Kpa;60~140kpa
6根弹簧:40~200kPa;80~240Kpa;120~280kpa
12根弹簧:180~380kPa;
最大气源压力:600Kpa
执行机构环境温度适合范围:-40℃~+80℃
附件(可选):
■顶部手轮机构
■气动定位器
■电气定位器
■开启过滤调节器
■三通电磁阀
■阀位控制器
■限位开关
控制阀应该保持关闭状态,并在干燥通风的地方存储,大气湿度不要超过 80%,周围的大气环境应该没有腐蚀性的气体。控制阀的运输可以通过任何封闭式的运输工具来实现,控制阀可以进行包装或不包装。应该保护控制阀不能被抛投、翻转和额外震动,在控制阀包装、装载和卸载期间,应该附带柔性夹具(如橡胶楔型皮带),这种夹具可以扣紧阀体边缘和执行器(通过气动执行机构的吊孔)。
