气动控制阀
进口气动衬氟单座控制阀
ANSI 150;300或PN10;16;25;
DN 15; 20; 25; 32; 40; 50; 65; 80; 100; 150; 200; 250; 300; 350
AMISCO进口气动衬氟单座控制阀,是一种四氟波纹管密封阀。采用流体压力不平衡型阀芯结构与阀盖顶部导向阀内件形式,其体积精小、结构简单且调节精度高、阀座密封性能好。它由气动薄膜执行机构和直通单座衬氟塑阀两部分组成,该阀接触介质的部位采用高压注塑工艺,衬有耐腐蚀、耐老化的聚全氟乙丙烯(简称F46),并采用聚四氟乙烯波纹管密封, 不仅具有耐酸(盐酸、硫酸、氢氟酸)、碱等强腐蚀介质的独特优点,还具有可靠的密封性。适宜调节强酸、强碱、易挥发、易渗透的介质,因此广泛应用于化工、石油、冶金、医药、轻纺等工业自动化装置特殊介质的控制系统中。
AMISCO进口气动衬氟单座控制阀的特性:
■耐腐蚀:阀体内腔、阀芯、阀座、阀杆均316不锈钢,能耐酸、碱,耐强腐蚀。
■密封性能好:采用聚四氟乙烯材质的波纹管和填料双重密封,确保无渗漏。
■泄漏量小:由于阀芯、阀座是软密封,故泄漏量低
■采用轻小型多弹簧执行机构,体积小,重量轻,调节精度高。
AMISCO进口气动单座控制阀的基本结构:
零件材质:
零件名称
材质
零件名称
材质
阀体
WCB/304/316
衬里
FEP/PTFE/PFA
波纹管
PTFE
阀芯
PTFE
阀盖
WCB/304/316
阀杆
304ss/316ss
AMISCO进口气动单座控制阀的技术规格:
公称通径DN(mm)
G3/4
20
25
32
40
50
65
80
100
150
阀座直径DN(mm)
3
4
5
6
7
8
10
12
15
20
26
32
40
50
65
80
100
150
额定
流量
等百分比
8
12
20
32
50
70
100
240
直线
0.08
1.12
0.20
0.32
0.50
0.80
1.2
2
3.2
5
10
16
25
38
63
80
120
300
公称压力 PN10
PN10、PN16、PN25
执行机构
有效面积cm
280
280
400
600
1000
工作行程
10
10
16
25
40
60
弹簧范围kPA
20~100,40~200,80~240
作用方式
气关式或气开式
工作温度
-30℃~+200℃
固有可调比
30:1
AMISCO进口气动单座控制阀的性能参数:
公称直径:DN15 1/2”;20 3/4”、;25 1”;32 1-1/4”;40 1-1/2”;50 2”;65 2-1/2”;80 3”;100 4”;150 6”;200 ”;250 10” ;
公称压力:ANSI 150;300或PN10;16;25;40;
连接方式:法兰连接,焊接
阀体材料:碳钢、不锈钢、合金钢
阀内件材料:碳钢、不锈钢、合金钢

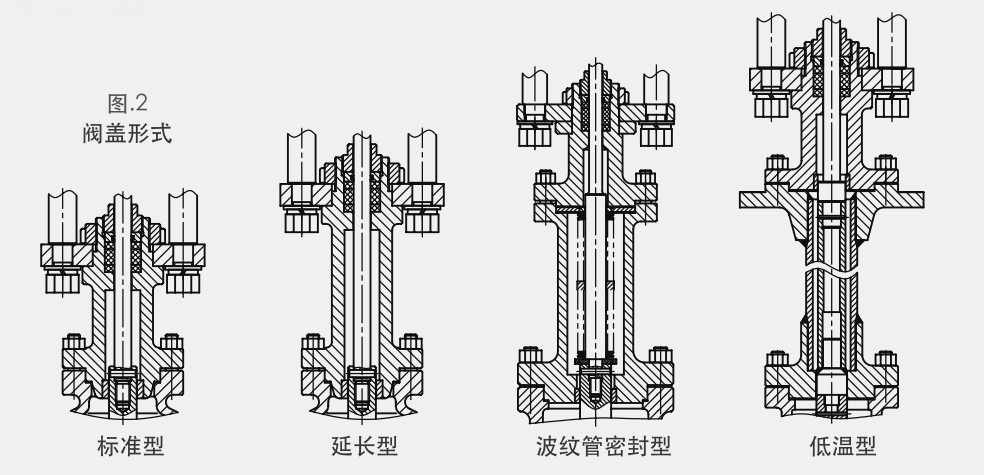

阀盖形式:标准阀盖、延长阀盖、波纹管密封阀盖
填料:PTFE、石墨
衬里材料:PTFE、PFA、FEP/F46、其他
流量特性:等百分比、线性、快开
套筒:无
阀座与泄漏等级:软密封、VI级泄漏
驱动方式:气动薄膜多弹簧,正作用
气动薄膜多弹簧,正作用,带手轮
气动薄膜多弹簧,反作用
气动薄膜多弹簧,反作用,带手轮
电动执行机构
手轮执行机构

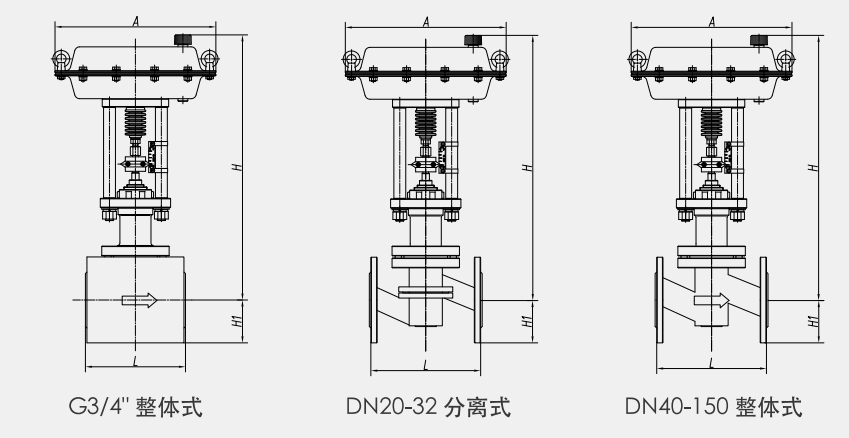

AMISCO进口气动单座控制阀的外形尺寸:
公称直径DN(mm) |
G3/4 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
150 |
L |
150 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
480 |
A |
284 |
284 |
284 |
310 |
310 |
310 |
402 |
402 |
402 |
500 |
H |
401 |
450 |
485 |
495 |
523 |
532 |
697 |
699 |
699 |
817 |
H1 |
50 |
65 |
70 |
80 |
71 |
88 |
102 |
140 |
170 |
190 |
重量 |
17 |
17 |
19 |
21 |
28 |
31.5 |
54 |
64 |
80 |
120 |
运输和存储
控制阀应该保持关闭状态,并在干燥通风的地方存储,大气湿度不要超过 80%,周围的大气环境应该没有腐蚀性的气体。控制阀的运输可以通过任何封闭式的运输工具来实现,控制阀可以进行包装或不包装。应该保护控制阀不能被抛投、翻转和额外震动,在控制阀包装、装载和卸载期间,应该附带柔性夹具(如橡胶楔型皮带),这种夹具可以扣紧阀体边缘和执行器(通过气动执行机构的吊孔)。
安装
在阀门安装到管道上之前,管道应该彻底地将污垢、金属碎屑、铁锈、焊渣、油脂等一切外来物质清除干净。阀门安装时应该确保管道介质的流动方向与阀体箭头所示方向一致。流经阀门的介质工作压力应该与阀门标牌上根据所给工作压力而定的额定工作压力相一致。如果阀门的公称直径比管道直径小,则应该使用缩径管,缩径管的长度应根据相应的标准规范获得。
a) 带气动执行机构的阀门
连接从调整器或控制站到执行机构的信号导管,导管应该由铜或塑料材料做成。 导管长度在7.5米以内则管径为6x1mm,长度大于7.5米建议采用管径为8x1mm。
P型正作用执行机构的气管应该连接在膜盖的上方,R型反作用执行机构的气管应该连接在膜盖的下方,并采用直通或角型STB1/4"接头。如果阀门配备电/气或气动定位器,则调整器或控制站的导管应该连接到定位器上的“信号”接线端。另外还须将带有供气压力140;250;400 或 600 kPa(根据实际情况)的气管经过过滤减压后连接到定位器的“供气”接线端上,长度与管径的关系同上。
b) 带电动执行机构的阀门
连接到执行器上的电源导线和控制导线是由锡焊焊接在接线箱正确的接头上。关于电动执行器的安装和控制的详细信息一般附在执行机构说明书上。
