气动控制阀
进口气动波纹管密封单座控制阀
ANSI 150；300或PN10~PN63
DN15；20；25；32；40；50；65；80；100；150；200；250
AMISCO进口气动波纹管密封单座控制阀的上阀盖采用波纹管密封结构，适用于流体温度-100~+400℃的极毒、易燃易爆易挥发和稀有贵重金属介质的调节。
该阀的材料范围广和设计形式多样化，易拆卸和装配的阀内件便于维修及保养，阀体采用高级材料及先进的加工面处理方法（表面抛光，对焊司钛莱，热处理或表面镀覆氮化珞），使得阀门寿命长，可靠性高，可在不同的工业领域中得以应用，譬如化工、热工程和电力、造纸、食品、冶金、采矿等。
AMISCO进口气动波纹管密封单座控制阀的特性：
■公称通径为DN15-DN250，压力等级为PN10~PN63，CL150- CL300；
■阀体材料和阀内件材料多样性，可以适用于各种不同工况；
■流量系数和控制特性范围大；
■波纹管密封可以防止腐蚀或有毒介质发生泄漏；
■易拆卸和装配的阀内件便于维修及保养；
■应用高级材料及先进的加工面处理方法(表面抛光，堆焊司钛菜热处理或表面镀覆氮化铬)，使得阀门寿命长，可靠性高；

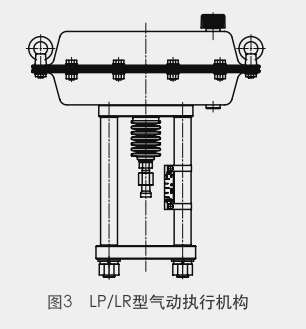

■采用LP/LR多弹簧型气动执行机构，结构紧凑，动作灵敏；
■在执行器顶部可以增加手轮机构；
■使用智能型定位器可以实现故障诊断功能；
■软密封阀芯具有高密封性能；
■金属密封和软密封具有相同的流量系数和特性曲线；
■高可靠性的执行器推杆和阀杆连接；
■设计和生产根据ISO9001质量管理体系和97/23/EC法规。
设计规范：
公称直径：DN15；20；25；32；40；50；65；80；100；150；200；250
公称压力：ANSI 150；300或PN10；16；25；40；63
连接方式：法兰连接ANSI B16.5（RF/RTJ）
法兰连接DIN EN 1092-1
焊接式ASME B16.25
阀体长度：符合ANSI B 16.10或者DIN标准
阀体材料：碳钢 ASTM A216 WCB
合金钢 ASTM A217 WC6
不锈钢 ASTM A351 CF8/CF8M/CF3/CF3M

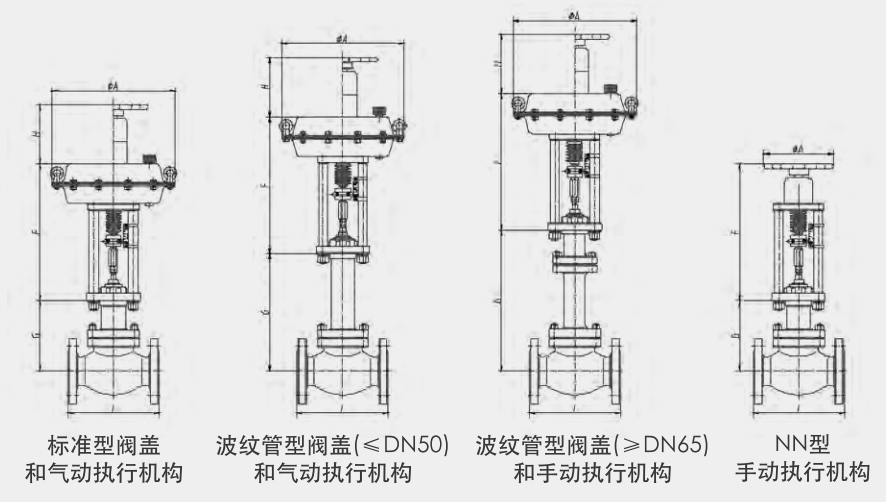

AMISCO进口气动波纹管密封单座控制阀的结构：
阀体
阀盖：
标准型（适用流体的温度为-40~+350℃）
TA-Luft填料型（适用流体的温度为-40~+200℃）
加长型（适用流体的温度为-198~+560℃）
波纹管密封型（适用流体的温度为-100~+400℃）
阀芯（3），阀座（5）
阀芯(3)，阀座(5)不锈钢(耐酸钢)材料
当控制阀在强烈磨蚀介质条件下工作时，或存在闪蒸、空化或高压降、高温、高速的流体时，阀芯和阀座的结合密封面甚至整个外表面要堆焊司钛莱合金或者做离子氮化处理。
流量特性
■等百分比（P）
■线性（L）

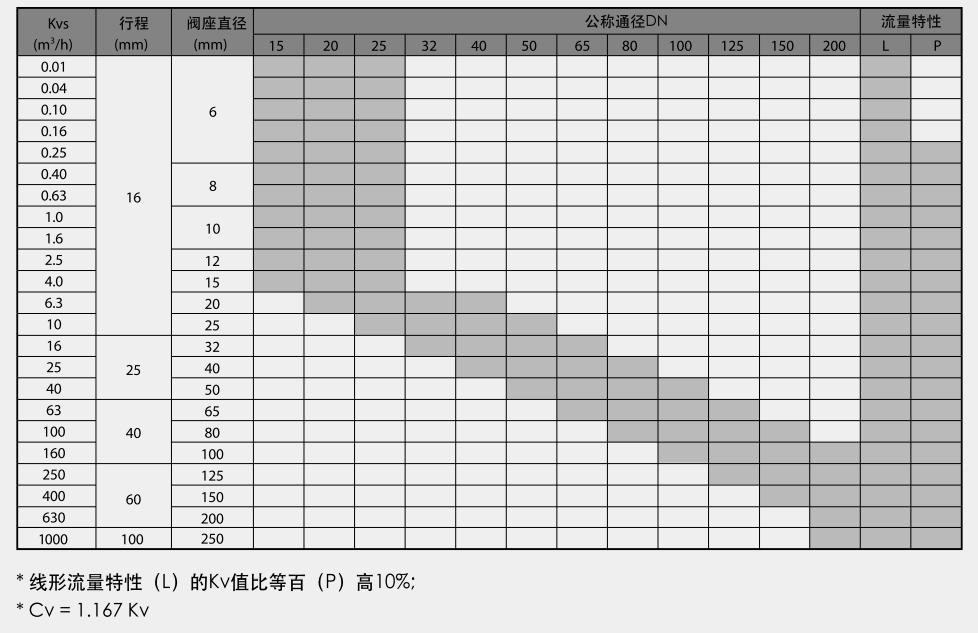

流量系数：
阀芯
■金属密封
■软密封（PTFE）
阀塞形式
■非平衡式（标准）
密封型
■金属密封达到为0.01%Kvs以下（相当于IEC 534/4标准中的IV等级）
■软密封达到气密（相当于IEC 534/4标准中的VI等级）
■流动方向：流开（阀塞下方）
阀杆（4）
不锈钢材料，与填料接触部位表面滚压提高表面硬度，能刚性地与执行机构推杆连接，并与填料有效的配合。
阀杆填料和应用范围：
|
填料 |
温度℃ |
|||
|
阀盖 |
||||
|
标准型 |
延长型 |
波纹管密封型 |
低温型 |
|
|
PTFE-V型圈 |
-40~150 |
-60~-20 |
-100~150 |
-196~-60 |
|
PTFE-石墨 |
150~200 |
150~200 |
150~2000 |
|
|
石墨 |
200~250 |
200~560 |
200~400 |
-250~-196 |
填料函（6）
■密封环由以下材料制成：
■膨胀石墨
■V型PTFE
导向衬套(7)
不锈钢材料，离子氮化处理，以减少摩擦力和起导向作用。
连接板(8)
将阀体和气动执行机构、电动执行机构或者LNN型号的手动操作机构连接在一起。
连接板根据阀体材料的不同可以由碳钢或不锈钢制成。
阀体垫圈(9)
根据不同的操作条件，采用不同材质的密封垫片:
不锈钢锯齿垫片-中温高压(420℃以下)
自密封垫片-高温高压(420℃以上)
高压纸板垫片-常温常压
石墨冲刺垫片-低温低压蒸汽
防尘套(10)
材料为三元异丙橡胶，可保持执行机构推杆的清洁。
执行机构外壳(11)和(12)
薄板制成，构成压力腔。
薄膜(13)
丁腈橡胶制成的聚酯织品，通过有效的表面，在执行器控制压力下，阀杆提供线形位移。
薄膜板(14)
带有弹簧座的冷轧钢。
执行机构推杆(15)
硬质不锈钢制成，将阀体与薄膜单元连接起来。
执行机构填料箱(16)
设计用来对执行机构推杆进行密封和导向，可以预设弹簧张力。
弹簧(17):
根据要求，采用不同数量以及种类的弹簧钢。
限位座(18)和(19)
设计用来限定阀杆行程。
通气塞(20)
可有效防止颗粒杂质及雨水进入执行机构。
执行机构
最大供气压力：400KPa
执行机构环境温度适合范围：-40~+85℃
附件(可选项):
■顶部手轮机构 ■三通电磁阀
■气动定位器 ■阀位控制器
■电气定位器 ■限位开关
■空气过滤减压阀
AMISCO进口气动波纹管密封单座控制阀的安装：
气动执行机构阀门
P型正作用执行机构（气关式）
a) 将已装好连接板、阀塞阀杆和阀体垫圈（ 6）的阀盖装入阀体；
b) 拧紧连接阀盖的螺母（ 9）；
c) 调整阀板上的螺栓，使阀塞位于阀座的合适位置上；
d) 将执行机构放在连接板上，拧紧两个螺母（ 12）和平垫片（ 13）及弹簧垫片（ 14）；
e) 供气并使执行机构推杆运行整个行程；
f) 通过夹紧和防脱螺母将阀杆和执行机构推杆连接起来；
g) 调整阀门关闭时的行程标牌；
h) 拧紧夹紧螺母，将执行机构牢牢的固定在连接板上；
i) 减少供气量直至为零，行程指示牌应显示为阀开位置。可以松开夹紧螺母和防脱螺母来调整行程。
R型反作用执行机构（气开式）
a) 根据 6.6.1a…d 安装阀门；
b) 通过夹紧和防脱螺母将阀杆和执行机构推杆连接起来；
c) 调整阀门关闭是的行程标牌；
d) 供气并使阀杆运行整个行程；
e) 松开连接螺母并旋开防脱螺母半圈，推开阀杆和执行机构（约 0.6 mm），然后固定阀杆和推杆；
f) 拧紧夹紧螺母，将执行机构牢牢的固定在连接板上；
g) 减少供气量直至为零，使行程指示牌的位置正确，阀塞对阀座的作用力应该等同于弹簧的预紧力；
电动执行机构
a) 将已装好连接板、阀塞和阀杆的阀盖装到阀体上，然后将阀杆上的双螺母拧紧。
b) 拧紧阀盖上的螺母
c) 将执行机构（阀杆处于关闭位置）安装到连接板上
d) 将阀杆和执行机构推杆通过连接衬套连接在一起，旋转阀杆直到支柱固定在连接板上
e) 用双螺母将阀盖固定。
注意！
如果安装带波纹管的阀盖，必须十分注意不要让波纹管过于受压。安装步骤如下：松开填料压盖（ 19），压紧填
料拧紧阀盖上的螺母（ 62）。
f) 用螺母和弹簧垫片将执行机构连接在连接板上
g) 行程执示牌应该指示在阀门全关位置。
h) 连接气管并供气
i) 调整行程，需要时调节限位开关。
6.6.4 NN 型手动执行机构阀门
a) 阀门安装参考 6.6.1 a....c；
b) 将手动及执行机构放到连接板上，轻轻的拧紧带弹簧垫片的两个螺母；
c) 用夹套和锁紧螺母将带驱动衬套的阀杆连接并固定；
d) 调整行程指示牌到阀门关闭位置；
e) 拧紧连接板上固定执行机构的夹紧螺母；
f) 通过松紧夹紧螺母和适当地调整锁紧螺母来修正行程位置；
