进口气动偏心旋转控制阀

产品概述 (Class 150、300、1” ~ 12”)
■在不更换阀塞和阀座的情况不可逐级调整流量系数(Kvs)
■便于更换选择性对称阀座
■延长阀盖的双填料轴密封,符合德国TA-Luft标准
■软密封和金属密封阀座具有相同的流量系数
产品询价
产品详情

气动控制阀

进口气动偏心旋转控制阀



Class 150300

DN2520253240506580100150200250300

AMISCO进口气动偏心旋转控制阀是一种调节精度高,调节范围广的旋转型调节阀,它有着极为广泛的通用性,这是基于该控制阀既有球阀易于切断、刚度好的优点,也具控制阀的高效、大容量、大可调比调节的特点。同时,阀门在开启过程中,偏心的阀芯与阀座之间脱离接触,大程度地降低了磨损。依据流体动力学设计的阀芯有效地排除了反向力矩,减小了驱动力。无障碍的直通流路的设计为气体,蒸气、液体和浆料等流体提供了较高流通能力。

它也可以用于许多特殊严苛的工况。 这种阀门是专门用来调节含有固体颗粒等介质的流量。


AMISCO进口气动偏心旋转控制阀的特性:

一体式阀门结构,阀体和阀盖铸造为一体,除了轴密封外,无需任何的静态密封和动态密封

采用双偏心结构,阀塞阀座之间不会出现‘分离现场’(这对于气闭式操作非常重要)

在不更换阀塞和阀座的情况不可逐级调整流量系数(Kvs)

便于更换选择性对称阀座

延长阀盖的双填料轴密封,符合德国TA-Luft标准

软密封和金属密封阀座具有相同的流量系数

金属密封阀座的密封型小于0.01%(金属对金属)

软密封和金属密封阀座流向相同

阀与执行机构从外部连接,允许阀与执行机构之间90度转动

特殊设计:带保温夹套,耐冲蚀设计,适用于易结晶介质


AMISCO进口气动偏心旋转控制阀的技术参数:

公称通径:DN25405080100150200250300

公称压力:PN10162540(PN-EN 1092-1:2006)CL150CL300(PN-EN 1759-12005)

钢法兰PN20 50的设计可以和符合美国标准(ANSI/ASMEB165MSSSP44)的法兰装配在一起。美标系统采用额定值“Class”把法兰标定为所述的压力等级值(PN)

设备的压力等级标示如下:Class150:PN20Class300:PN50

公称压力和连接形式


面对面尺寸

法兰式:参照标准PN-EN60534-1:2000ANSI B16.10:1992

对夹式:参照标准PN-EN60534-3-2:2002

密封等级:

标准 Class IV 按照PN-EN 60534-4标准 金属阀座

气泡级 Class VI 按照PN-EN 60534-4标准 软密封阀座

流量特性:线性-L;等百分比-P(使用阀门定位器)

可调比:200:1


AMISCO进口气动偏心旋转控制阀的结构:

阀体(1):法兰连接或对夹式,铸造

曲柄(2):作用为旋转关闭,铸铁或铸钢材料(焊接)

阀塞(3):工作面为球面

阀座(4):轻松装入阀体,紧密配合球面阀塞;

金属密封阀座;软密封阀座(PTFE密封)

螺纹阀座(5):

将阀座固定在阀体上(介质流向“流开”),特殊应用中,它的作用是防腐(介质流向“流关”)

阀杆(6):

从执行器传递扭矩到阀塞,抛光的密封接触面

阀塞导向套(7)和阀体导向套(8):

作用类似于滑动轴承,表面硬化(CrN处理)PTFE

填料(9):

多种填料形式可选(PTFE-VPTFE+Graphite;缠绕或膨胀石墨;采用符合TA-Luft标准的特殊“低泄漏”填料形式

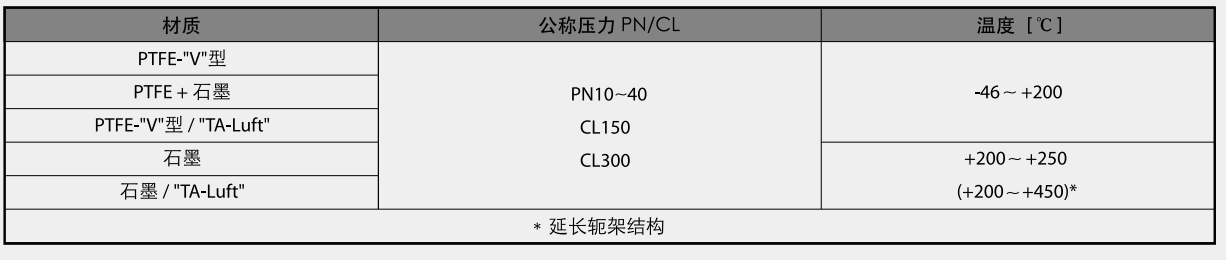

填料和应用范围

执行机构特性

可反转,既由气关类型(P)改为气开类型(R)而不用增加额外配件

可选择多种角度位置安装在阀体上,可沿轴线方向转动90度增量。

可选配手轮机构

固定的薄膜有效面积,确保与气源压力对应保持线性位移

可选的NAMUR连接

执行机构设计技术参数

外壳(21) 执行机构的主体,固定和连接其他组件,材料灰铸铁或球墨铸铁

执行机构支架(28) 连接阀与执行器,材料灰铸铁或采用钢焊接冲压而成

薄膜箱体(25) 构成压力腔,采用球墨铸铁焊接或铸造

弹簧箱体(26) 采用球墨铸铁焊接或铸造

薄膜(31) NBR橡胶,加强型尼龙材料

薄膜板(24) 采用塑料或铝材料成型

控制杆(22) 将薄膜的运动转换成轴的旋转运动,材质球墨铸铁

曲轴(23) 连接控制杆,执行器的输出单元,材质热处理合金钢

弹簧(29) 材质弹簧钢,2根弹簧,压力范围:1.6-3.2bar

轴承销(27) 连接控制杆和曲轴:材质合金钢

执行机构基本技术参数

最大供气压力:4.5 bar

死区

不带定位器 2%压力范围

带定位器 1%压力范围

气源接口尺寸:G1/4

连接管直径:6x1(8x1)

环境温度范围:-40~+80

控制压力波动范围

不带定位器 4%压力范围

定位器 1.5%压力范围

可选附件

手轮/定位器/空气过滤减压阀/三通

带电磁阀/气锁阀/限位开关/快排阀

滞后误差量

不带定位器 4%压力范围

带定位器 1.5%压力范围


AMISCO进口气动偏心旋转控制阀的阀内部部分明细表


阀体材料在不同温度下的允许工作压力

:

1.碳钢的最低工作温度达-60℃,不锈钢的最低工作温度达-196℃,提供的工作压力数据逐渐减小,阀承受压力值

是阀在工作时测试得到的。

2.中间温度的工作压力值可通过计算后得到


AMISCO进口气动偏心旋转控制阀的工作原理

AMISCO机构的角位移调整依靠的是两套控制杆系统。连接在薄膜板上的执行机构操纵杆总是运行一个30°的转动角,这样执行机构的行程、压力范围和定位器反馈操纵杆始终保持相等。

滑动块的转动角(以及阀轴)大小取决于定位销,可以为25°、45°、60°或90°,对应阀的流量系数Kvs分别为45%75%100%120%

当阀处于关闭位置时,轴承销钉的中心孔和导向滑动块的孔口对中,这样当调整旋转角大小时控制阀保持在“关闭”位置。

 执行机构的外部连接器使其可以绕阀轴方向以90°增量转动。完成此项操作并不需要拆下执行机构,也不需要释放管道中的压力。当然,所需要的执行机构的方向也可以在购买时发货前指定。

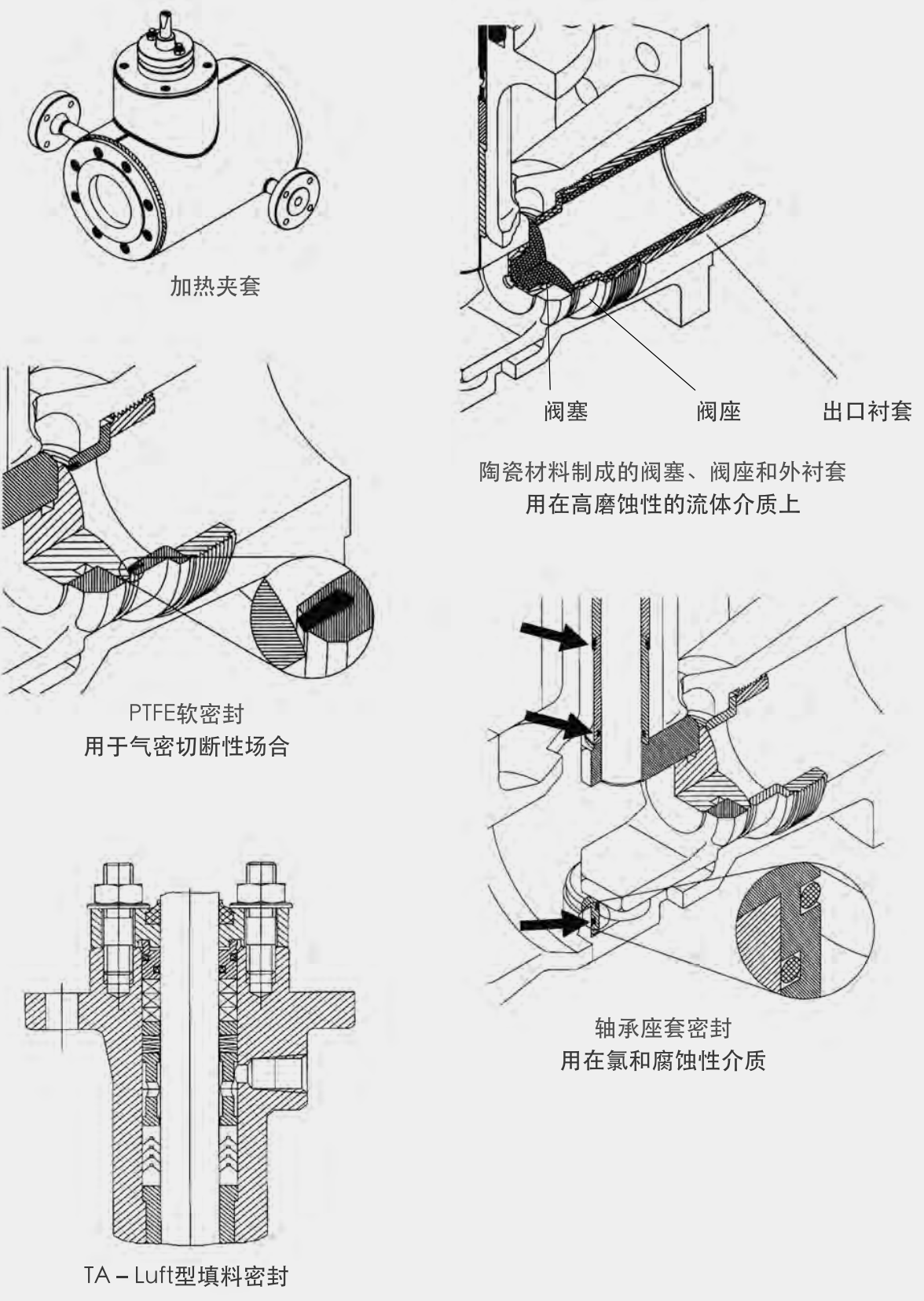

AMISCO进口气动偏心旋转控制阀的可选特殊设计
