气动控制阀
进口气动三通控制阀
Class 150、300、600、900、1500、2500
DN15；20；25；32；40；50；65；80；100；150；200；250
AMISCO进口气动三通控制阀是采用顶部导向阀内件结构，可以将一路流体分为二路流体调节(分流)；或者将二路流体混合成一路流体调节(合流)；分别用于三通分流与三通合流的场合。AMISCO气动三通控制阀可适用于压差较高、介质中无固体颗粒的各类气体、液体的场合。
AMISCO进口气动三通控制阀的特性：
■流量系数范围广
■标准型金属阀座和软阀座都具有很高的密闭性能
■材料和选型多样性
■电动执行机构在型号种类 输出力和附件方面选择范围广
■气动执行机构符合94/9/EC(ATEX100a)标准
■设计可选项有
•氧气控制阀
•液体和气体燃料控制阀
•低温控制阀
AMISCO进口气动三通控制阀的技术规格：
阀体(1)
法兰连接结构，整体铸造阀盖(铸铁)或焊接阀盖(碳钢)
公称直径
DN15；20；25；32；40；50；65；80；100；150；200；250；300(可根据需求制作更大的直径规格)

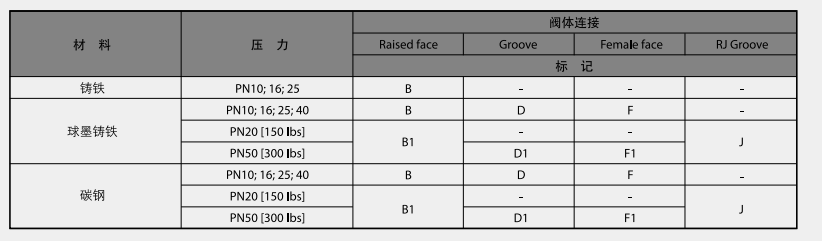

表1 公称压力，阀体连接和阀体材料
■符合1997年版的PN-EN 1092-2标准 ■符合1996年版的PN-ISO 7005-1标准
阀盖(1a)
标准型或加长型，与阀体结合成一体;铸造或焊接而成，参看表2
三通法兰(2)
拉制钢，规格尺寸参看图5和表6
阀塞(3)
凹槽柱塞型
•线性特性
•可调比:50:1
阀座(5)
•螺纹(4.1)，固定(4.2)
•金属密封
•软密封(PTFE密封)
阀杆
工作面磨光或经热处理后抛光
密封(7，8)
阀体密封缠绕“石墨+1.4571”阀杆填料:PTFE-V型圈+石墨膨胀石墨;石墨编织填料索 TA-Luft填料
阀座的泄露
标准:金属密封-PN-IEC60534-4ClassIV气密级:软密封-PN-IEC60534-4Class VI
表2 填料类型和应用
|
填料类型 |
压力等级PN |
温度(℃) |
|
|
阀盖类型 |
|||
|
标准型 |
伸长型 |
||
|
PTFE-V型 |
10~50 |
-46~+200℃ |
-198~+300℃ +200~+300℃ |
|
PTFE+石墨 |
|||
|
PTFE-V型/TA-Luft |
|||
|
石墨 |
-200~+300℃ |
- |
|
|
石墨/TA-Luft |
+300~+450℃ |
||
图1 标准三通控制阀 图2 TA-Luft填料三通控制阀
流量系数Kvs和设计系数：
根据实际工况可以提供更大公称直径的控制阀(最大达DN300)

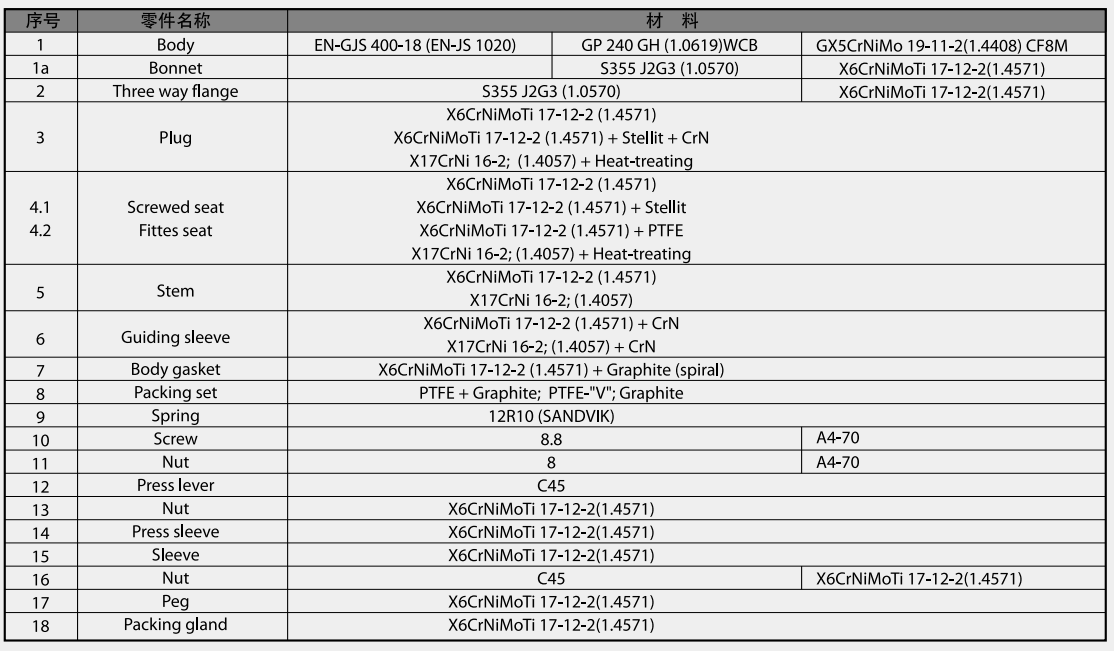

AMISCO进口气动三通控制阀的零件和材料清单：
注:内部零件的硬化技术包括有:a)司钛莱合金-表面堆焊司钛莱合金硬度达到40HRC
b)CrN镀层-将铬氮混合物镀到材料表面，镀层厚度为0.1毫米:硬度达到950HV C)
C)热处理阀塞(45HRC)，阀座(35HRC)，阀杆(35HRC)，导向衬套(32HRC)
