气动控制阀
进口气动多级降压型套筒控制阀
Class 150、300、600、900、1500、2500
DN15；20；25；32；40；50；65；80；100；150；200；250；300；350
AMISCO进口气动多级降压型套筒控制阀是自动化控制和远程控制系统的控制元件，用于控制液体、气体和蒸汽的流量。该系列控制阀采用流体压力平衡型阀内件结构，根据不同流量特性设计的多级降压型阀内件组合结构，有效控制了流经阀内件的流速，进而大幅降低了高压差流体产生的噪音、气蚀等对阀内件的侵蚀现象。
根据工况进行阀门设计和材料选择。根据流量系数、噪音等级流体状态的计算结果进行设计方案的选择。控制阀选择的精确性取决于客户所提供的信息的准确性。与成型阀塞相比，使用多孔型控制元件可使噪音等级降低大约10dB(分贝)。
另外，如果增加一个节流套筒则可以降低大约5dB的噪音，这是因为它降低了阀座和阀塞之间的压差。如果在发生阻塞流、空化、闪蒸的场合下推荐使用增加一个套筒的控制阀。
该阀是一种动态稳定性好、低气蚀、低噪音的经济型降压调节阀，可在多种恶劣的工况条件下使用，如面临噪音过高，或出现空化、闪蒸和阻塞流等场合。根据不同的流体情况及客户对材料、流量系数、控制特性、阀座泄漏等要求可提供特殊设计的控制阀。
AMISCO进口气动多级降压型套筒控制阀的特性：
■具有各种不同材质的阀门铸件和内部零件，以适应各种不同的特殊工况
■可降低噪音等级，提高防空化和防闪蒸性能，并消除阻塞流
■压力等级范围大，从PN16到PN420不等
■流量系数范围大，可调比范围大
■波纹管密封可以防止腐蚀性和剧毒介质发生泄漏，污染环境易拆卸和装配的阀内件便于维修及保养
■应用高级材料及先进的加工面处理方法(表面抛光、堆焊司钛莱、热处理或表面镀覆氮化铬)，使得阀门使用寿命长，可靠性高
■采用LP/LR多弹簧型气动执行机构，结构紧凑，动作灵敏
■在执行器侧面或顶部可以增加手轮机构
■使用智能型定位器可以实现故障诊断功能
■软阀芯具有高密封性能
■金属密封和软密封具有相同的流量系数和特性曲线
■高可靠性的执行器推杆和阀杆连接
■设计和生产根据ISO9001质量管理体系和97/23/EC法规。
AMISCO进口气动多级降压型套筒控制阀的结构和技术规格：
阀体(1) ：铸造
公称通径：DN15；20；25；32；40；50；65；80；100；150；200；250；300；350
压力等级：DIN PN16、25、40、63、100、160、250、320、420
ANSI 150、300、600、900、1500 lbs 2500lbs
连接方式：法兰连接ANSI B 16.5
法兰连接DIN EN 1092-1(RF,RTJ)
焊接式 ASME B16.25
结构长度：PN10 16 25 40按照DIN3202 F1标准
PN63 100按照DIN3202 F2标准
PN160 250按照DIN3202 F3标准
阀体材质：碳钢 ASTM A216-WCB
合金钢 ASTM A217-WC6
不锈钢 ASTM A351-CF8、CF8M、CF3或CF3M
阀盖(7) ：
标准型（适用流体的温度为-40~+250℃）
加长型（适用流体的温度为-60~+560℃）
波纹管型（适用流体的温度为-100~+400℃）
低温型（适用流体的温度为-250~-60℃）
阀芯(4)，阀座(5):
不锈钢(耐酸钢)材料
当控制阀在强烈腐蚀介质条件下工作时，或存在闪蒸、空化或高压降、高温、高速的流体时，阀芯和阀座的结合密封面甚至整个外表面要堆焊司钛莱合金或者做离子氮化处理。
阀芯形式:
平衡阀芯(标准)
-金属密封
-软密封(PTFE)
非平衡阀芯
-金属密封
-软密封(PTFE)
流量特性:
P-等百分比
L-线性

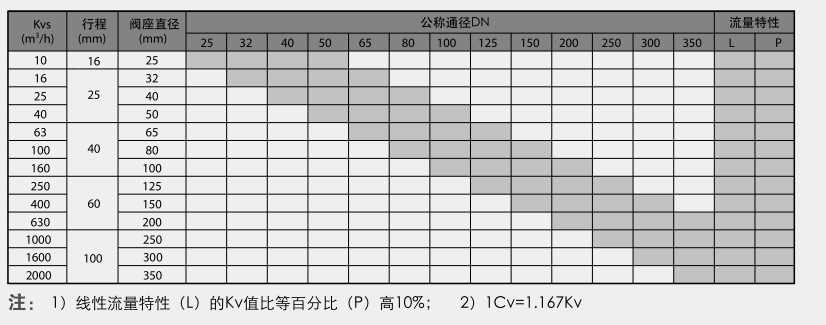

流量系数Kvs(m3/h):
不平衡阀塞
平衡阀塞
密封性:
金属密封达到IEC534/4 ClassIV和Class V。
软密封达到气密(相当于IEC534/4标准中的VI等级)。
流动方向:
平衡阀芯
当介质为气体或蒸汽时为流关(阀塞下方)当介质为液体时为流开(阀塞上方)
非平衡阀芯
流开(阀塞下方)
注:1.流量系数Kvs值参照表5 表6
2.金属密封和软密封控制阀具有相同的特性、阀塞类型、和流量系数Kvs

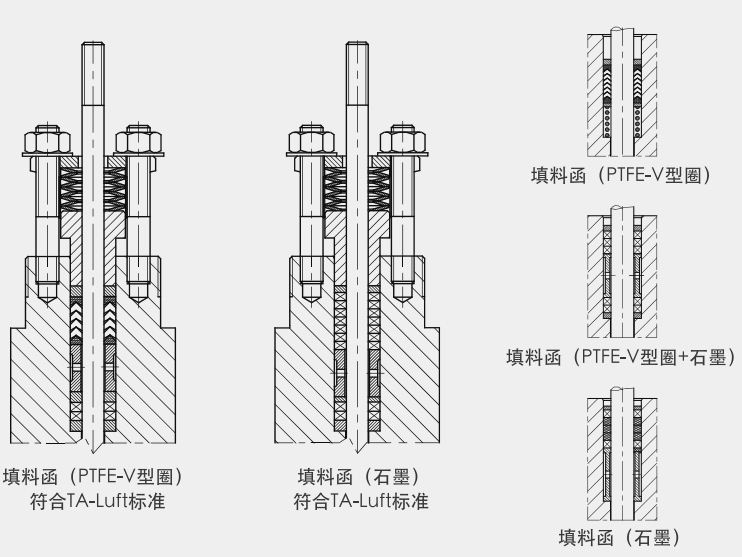

填料函(6):
密封环由以下材料制成:
膨胀石墨或PTFE-V型填料(见表)
|
填料类型 |
温度(℃) |
|||
|
阀盖类型 |
||||
|
标准型 |
伸长型 |
波纹管密封型 |
低温型 |
|
|
PTFE-V型圈 |
-40~+150 |
-60~-20 |
-100~-150 |
-196~-60 |
|
PTFE-石墨 |
150~200 |
150~200 |
150~200 |
|
|
石墨 |
200~250 |
200~560 |
200~400 |
-250~-196 |
阀杆(10):
不锈钢材料，与填料接触部位表面滚压提高表面硬度
能刚性地与执行机构推杆连接，并与填料有效的配
套筒(3):
降低阀塞和阀座之间的压差。根据实际工况需要可以选择以下几种形式:
控制阀不配带套筒；控制阀配带1或2个套筒；控制阀配带多级节流件套筒
密封垫片(64):
根据不同的操作条件，采用不同材质的密封垫片:
金属缠绕垫片(一般和不锈钢锯齿垫或自密封垫配合使用):
1.不锈钢+四氟-常温常压(230℃以下)
2.不锈钢+柔性石墨-中温高压及核电场所(230℃以上)
不锈钢锯齿垫片-中温高压(420℃以下)
自密封垫片-高温高压(420℃以上)
高压纸板垫片-常温常压
石墨冲刺垫片-低温低压蒸汽
阀座垫圈(2):
使用金属缠绕垫片(高弹性)
不锈钢+四氟-常温常压(一般温度不超过150℃)
不锈钢+柔性石墨-中温高压及核电场所
压板(16) :
将阀体和气动执行机构 电动执行机构或者NN型号的手动操作机构连接在一起
压板的材料根据阀体材料的不同可以由碳钢或不锈钢制成
防尘套(30):
材料为三元异丙橡胶，可保持执行机构推杆的清洁
执行机构外壳(37)和(46):
薄板制成，构成压力腔
薄膜(45):
丁腈橡胶制成的聚酯织品，通过有效的表面，在执行器控制压力下，阀杆提供线形位移
托盘(44):
带有弹簧座的冷轧钢
执行机构推杆(43):
硬质不锈钢制成，将阀体与薄膜单元连接起来
导向套(33):
设计用来对执行机构推杆进行密封和导向，可以预设弹簧张力
弹簧(38):弹簧钢制成
限位座(47):
设计用来限定阀杆行程
通气塞(49):
可有效防止颗粒杂质及雨水进入执行机构
执行机构:
最大的供气压力:450 kPa
执行机构环境温度适合范围:-40~+85℃
附件(可选择):
■顶部手轮机构
■三通电磁阀
■气动定位器
■阀位控制器
■电气定位器
■限位开关
■空气过滤减压阀
AMISCO进口气动多级降压型套筒控制阀的特殊设计：
■氧气控制阀:
为保证氧气控制阀能够安全运行，必须选择合适的材料，进行机械和化学清洗，并进行严格测试和安装
■液体燃料和气体燃料控制阀:
使用带有快速关闭系统的气动执行机构，控制阀关闭时间小于1秒
■低温控制阀:
选择合适的密封材料并且经过特殊的设计，确保控制阀能在低温下有效的启动。主要是用于-198℃以上低温的液态氧和液态氮
■耐酸控制阀:
按照NACEMR-1075标准，使用高抗酸性的特殊材料
■保温夹套控制阀:
设计和技术参数需征求客户意见
■气密式设计:
要求阀座泄漏等级达到ClassVI时(对应的压降P≤35MPa)
