手动球阀

进口V型调节球阀

to 5800Psi

1/2″ ~ 8″

AMISCO进口V型调节球阀的关闭件是半球体上开有V字型开口，V型开口具有锋利的刃口，在球体回转过程中，关闭件之间有擦拭作用，对介质具有强有力的切断力，球体的V型开口与阀座流道形成一个扇形区域，在回转过程中可改变流道裁面积，形成对介质的精确调节，它是一种角回转的调节阀，其封密性能与普通球阀相同，使它同时具备调节和开关两种功能，与气动执行器配套广泛使用于工业过程自控系统中。

设计特点：

气泡级关闭密封阀门和精确的控制阀门合二为一

标准的圆形通道口球阀一直被持续用于多种控制应用中，如用于需要适度压降的工况。

现在，AMISCO研发的定制化V形球阀，对全系列的控制应用提供了出色的流量控制。

与其它公司提供的同等尺寸的截止阀和分段控制阀相比，这些90°开关控制阀的结构更为紧凑，重量更为轻便，价格更为经济实惠。因装有先进的数控执行机构以及球阀固有的优势， AMISCO V形控制阀对控制指令反应迅速。这些阀门超过了六级密封等级，气泡关闭密封时为零泄漏。其它特点还包括超大的可调范围和重复性能，大流量，能在含有固体和纤维的流体中作业，易于维护，易与PLC界面和计算机指令相兼容等。

增强的线性反应

由于线性设计的固有特性配合控阀的特点，管道介质得以呈线性状流管道系统。这种设计增强了对介质的控制，以及对控制指令的快速反应，介质从左侧流进阀门。

优良的控制特性

AMISCO的V形球能够对球阀下游提供预期的和精确的流量控制。这些切割精确的V形球体可与截止阀的控制性能媲美，且具有经济实惠，体积小，重量轻的球阀特点。

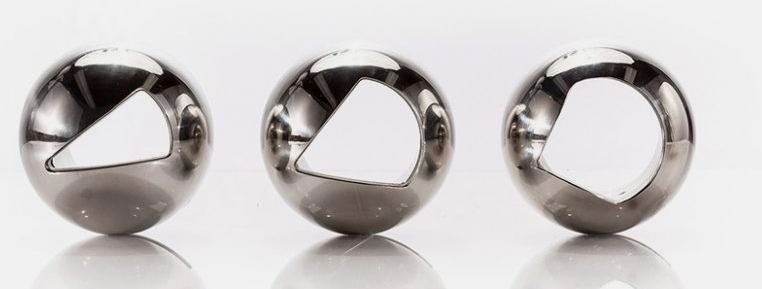

AMISCO可提供多种V形端口和槽形端口的球体。

标准端口球体和根据客户需求订制的球体见上图。90°和60°端口球体，像标准圆孔球体一样，提供等百分比流量的特点。槽形球体和V形端口球体有一个小的打开角度，如15°球体，具有线性流体特征。中等角度V形端口阀，如30°球体，具有改进的等百分比流量特性。球体端口也可根据客户要求订制，以满足对特殊控制的需求。根据对工艺条件灵活设计，并对球形稍做改变，即可改变阀门的Cv值和控制特点。

调节范围广

该球体特点为阀门在几乎关闭和全开位置都能控制流量。虽然端口形状和阀门尺寸会影响到调节范围，AMISCO特色球体最小可调节范围为200:1，并能超过800:1。在常规的20%-80%的开关范围内，流速具有较高的重复性

流量大

AMISCO V形调节球阀提供最大化流量，与相同尺寸的截止阀比，实际上要大的多。控制球阀固有的形态，能提高流速，在很多应用中，即使球阀口径小于管道尺寸，亦可使用。球阀阀座与球的自洁功能可使球阀被用于泥浆和多纤维介质工况中

高压降

此系列在提供无泄露操作的同时，在工艺上能够承受高压降。V形控制系列，能满足当今加工业对精确度的控制要求。极限压降对流体可高达500ps，对蒸汽可高达300ps有关控制阀规格和压降范围，请咨询工厂或经销商。

双向关闭气泡密封

V形控制球阀可提供六级双向关闭气泡密封，符合FC170-2标准。

球体设计

所有AMISCO球阀的球体加工精密，外表镜面抛光，质地为实心不锈钢。如同 AMISCO标准圆孔球一样，V形端口和槽形端口球体开孔边缘被倒成圆角，以减少阀座磨损，延长使用寿命。AMISCO控制阀在球体而不是在阀座上开孔-这有助于提高灵活性能、耐用性能和适应性能。

灵活性能

可根据需要，从多种球体和阀座中做出选择。从标准球阀到V形端口控制阀的转换，仅需要更换球体，而所有其它阀门部件维持不变。

耐用性能

控制阀的压降接受部分在于控制件的边缘部分。将实际的压降集中在球体V形开口边缘而不是集中在较软的阀座材质上，可大大提高产品的耐用性能。

适用性能

当需要更换阀座时，AMISCO三片式球阀阀体可被方便地转至一边，进行在线更换。而竞争对手的阀门，由于阀座有切口，需用带有凹槽的特殊端盖以适应阀座。这些端盖不能在线更换阀座，而必须将整个阀门从管线上拆卸下来。AMISCO球阀利用标准端盖和阀座提高了适用性。

无滞后特性

AMISCO控制阀系列的固有设计特点能够消除任何可预测到的滞后现象。这是节流控制的一个非常重要的特点。 AMISCO球阀的设计特点为球体和阀杆之间的紧密连接，阀杆直径越大，连接面积就越大。球和阀杆之间的连接面加工精密，公差极小，以减小可能产生的滞后。AMISCO设计的球体和阀杆无需手工互配，即可确保紧密连接。可在现场将标准球阀更换为V形端口控制阀。阀门与执行器的连接使用高负载支架和连接套。气动执行器的齿轮带有标准导向轴承，可以减少执行机构工作时产生的晃动。整个控制阀系列的连接件加工精确，公差较小。

阀杆密封和阀座

AMISCO球阀通过应用阀杆填料的设计，活动加载式密封，可自行调节的阀杆密封以及卓越的阀座结构，能够阻止泄漏。与AMISCO经久耐用的执行机构配套使用，将使V形控制阀的使用寿命大大超过其它同类型的控制阀。摩擦系数低，防腐防锈性能好，使AMISCO球阀更为耐用。

阀座选择

阀座材质选择范围广泛，可满足多种需求。阀座包括 RPTFE，TFM1600，不锈钢PTFE(5050), UHMWPE,PEEK和Tek-Fl阀座，具有耐高温高压的特性。亦可提供金属阀座和其它材质阀座，具体请咨询工厂。

应用

温度控制一阀门可达到关闭六级密封，是用于蒸汽和温度控制的理想选择。

流量控制—V型控制系列球阀的流量大可根据预期范围调整流量和重复性，是用于流量控制的理想选择。

蒸汽控制—V形控制系列球阀能够提供气泡级关闭密封，利用 AMISCO自动加载智能阀杆设计，消除了出口端泄漏这类典型问题以及类似截止阀等蒸汽控制阀所存在的阀杆泄漏问题。

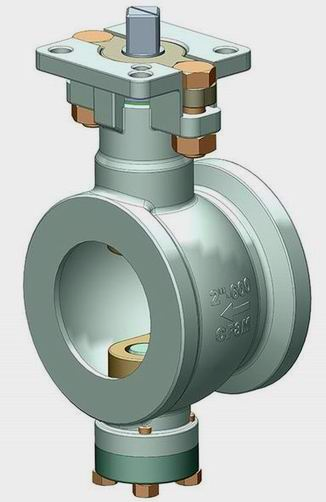

AMISCO进口V型调节球阀的详细信息：

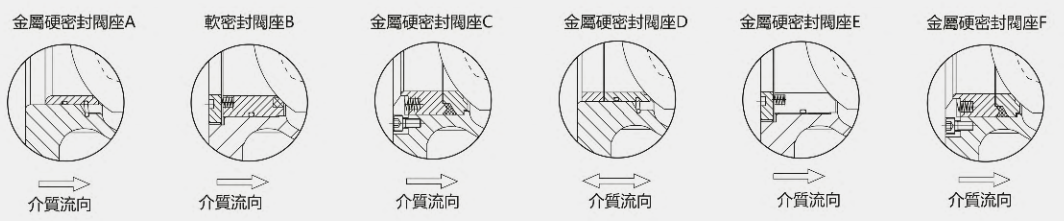

AMISCO进口V型调节球阀各种阀座介绍：

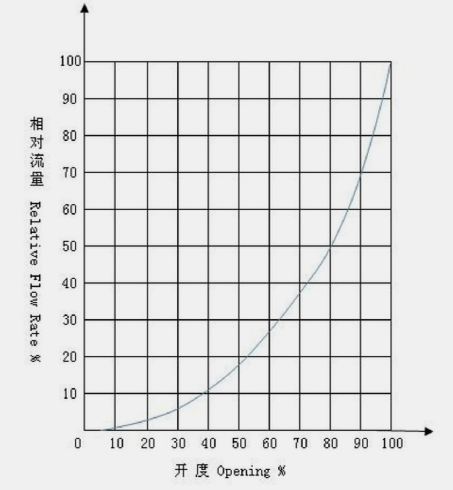

流量特性曲线：

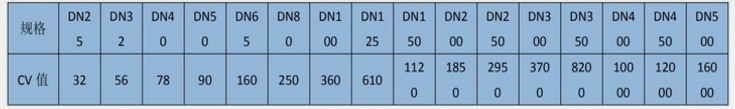

AMISCO进口V型调节球阀额定Cv值：

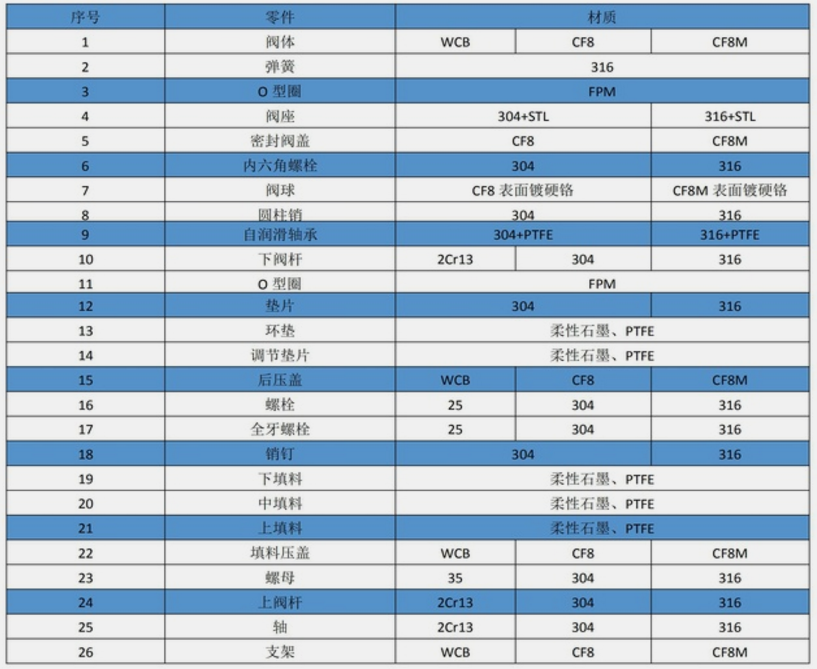

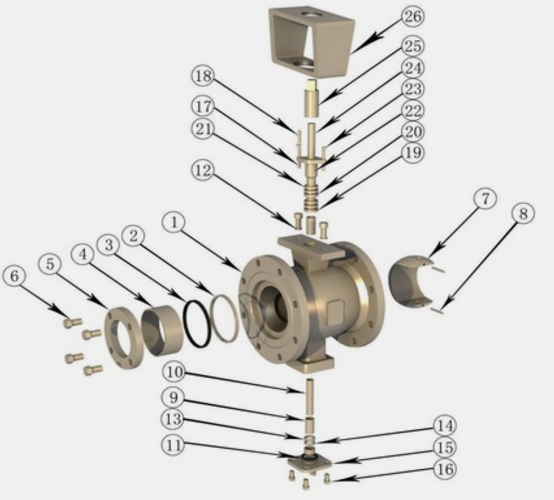

AMISCO进口V型调节球阀的零部件清单：

标准交货时间：35-45天

其他选项或替代材料可能会导致更长的交货时间。
