手动球阀

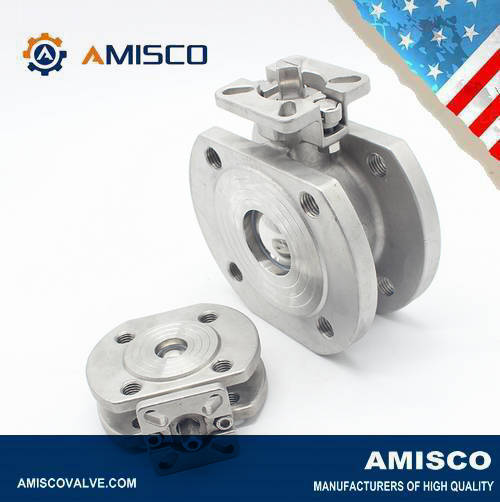

进口对夹薄型球阀
1000Psi
1/2″ ~ 4″
AMISCO进口对夹薄型球阀的阀体比一般法兰球阀结构短，因其结构紧凑、尺寸小、重量轻、摩擦阻力小、回差小，非常适合在同一管路需要多台数量球阀的场合上使用。
该阀球体具有旋转的90度动作，球有圆形通孔通过轴线，当球旋转90度时，在进、出口处应全部呈现球面，从而截断流动，反之既呈现通孔，使介质通过。全通径的球体内腔为介质提供了阻力很小、直通的流道。执行器旋转90度的就能使球阀关闭严密，执行器与阀体的直接连接减少了发生故障的机率 。
AMISCO进口V型调节球阀的详细信息：
|
产品规格 |
|
|
•尺寸范围 |
1/2”〜8”（DN15〜DN200） |
|
•端部连接 |
法兰 |
|
•工作压力 |
PN16 |
|
•温度范围 |
-20~+280℃ |
|
•阀体材质 |
WCB、CF8、CF8M、CF3M |
|
•密封材质 |
镀硬珞、氮化-对焊司太立、喷涂碳化钨、喷涂镍基合金、喷涂司太立、DEVLON、PCTFE |
|
•密封类型 |
金属硬密封、软密封 |
|
•操作方式 |
手柄、气动或电动 |
|
•可配套附件 |
电气阀门定位器、电磁阀、阀位开关、空气过滤减压器等 |
|
产品标准 |
|
|
•法兰标准 |
GB/T12237 API608 API6D |
|
•防火测试 |
API607 5 2005，ISO 10497 |
|
•测试标准 |
API 598&AVSIB 16.34&ISO5208 |
进口对夹薄型球阀特点：
>O型圈第二重阀杆密封设计
阀杆受到球阀传递来的介质推力时。O型圈可避免阀杆阀体直接摩擦，并且在低压使用时还能起到杆密封的辅助作用。
>阀杆防爆出装置设计
阀杆与阀体的结构设置可以防止阀杆因阀腔内的压力升高而冲出阀体。
>符合ISO 5211标准的平台设计
根据ISO 5211标准设计的驱动器安装平台，可以直接加装各类驱动器，并有两组PCD可供用户选择。
>双层蝶形弹簧装置设计
被预先压紧的两片蝶形弹片在阀杆出现微泄漏时起到补偿作用，释放其预紧的变形再次压紧填料。
>阀座防火结构设计
如果现场发生火灾时，PTFE材料的阀座在800℃以上高温的影响下烧毁或气化时，由于阀体上加工而成的辅助金属阀座起密封作用。
>多层V型圈填料，阀杆密封零泄漏设计
阀杆为V型填料密封结构，变形更充分，可以更有效的将轴向的压压紧力转化成阀体、阀杆和填料三者的径向密封，当有客户特别需要，防火应用需求时，可以将此零件材料变更为柔性石墨，其作用是当周围环境发生火灾时温度达到800"C以上时，不会破坏或烧毁仍能够保持密封的效果。
>大薄片限制变形空间设计
在大薄片的前后各设一个同心圆定位结构的目的是，当装配阀体于阀盖结合的过程中，在初期阀盖挤压大薄片时，受挤压变形溢出的多余材料不能直接阻塞在阀盖将要进行轴向移动的空间内，可使阀体和阀盖的端面充分结合，达到切实可靠的体盖密封效果。
当客户特别需要，防火应用需求时可将大薄片材料变更为缠绕石墨垫圈，其特点是当周围环境发生火灾时温度达到800℃以上时，不会被破坏或烧毁，仍然能够保持密封的效果。
>推力套环装置设计
阀杆在受到球体介质推力时，套环对填科起到推力和紧固作用，一个套环和填料可以提供无泄漏连接。

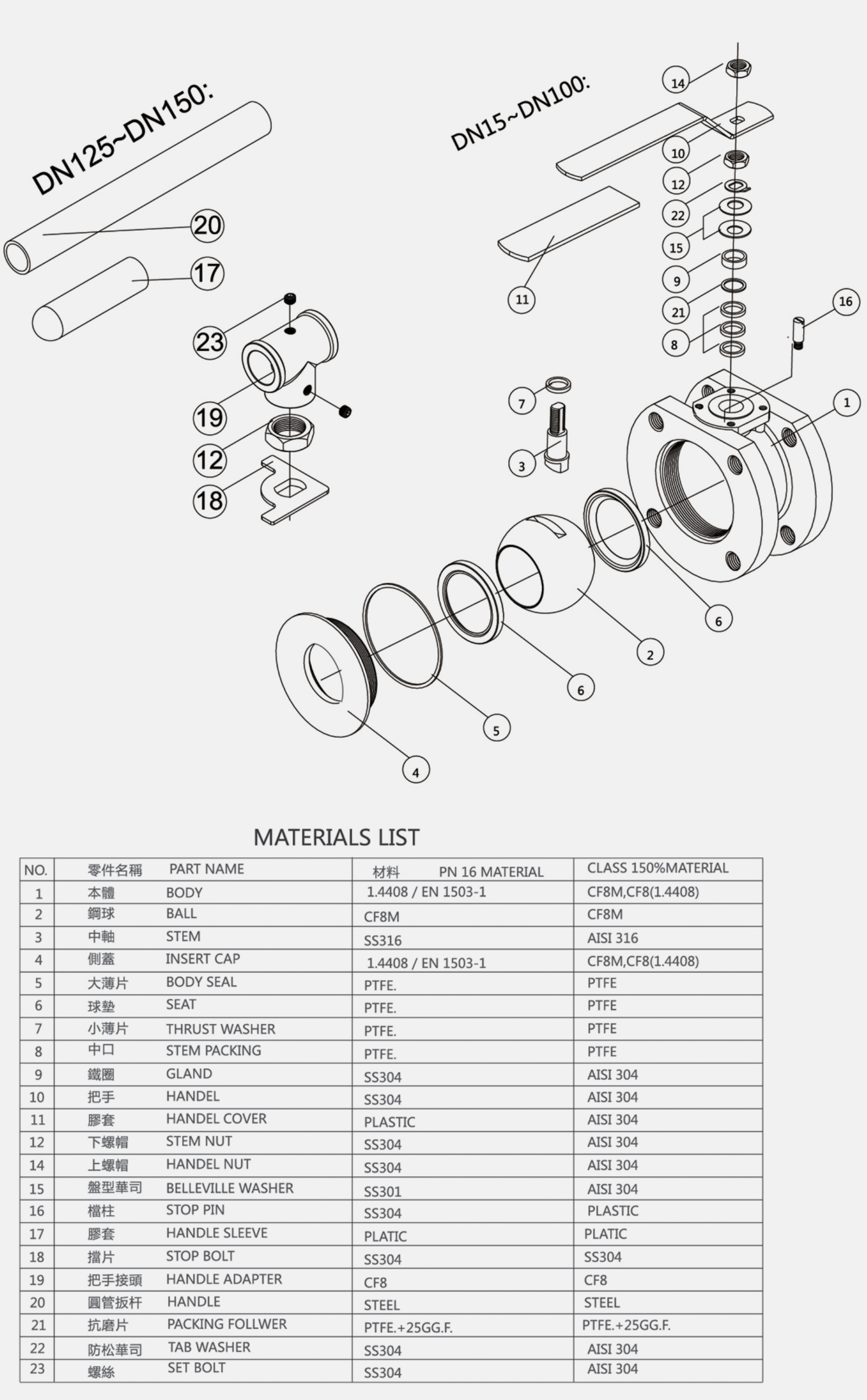

AMISCO对夹薄型球阀零部件材质：

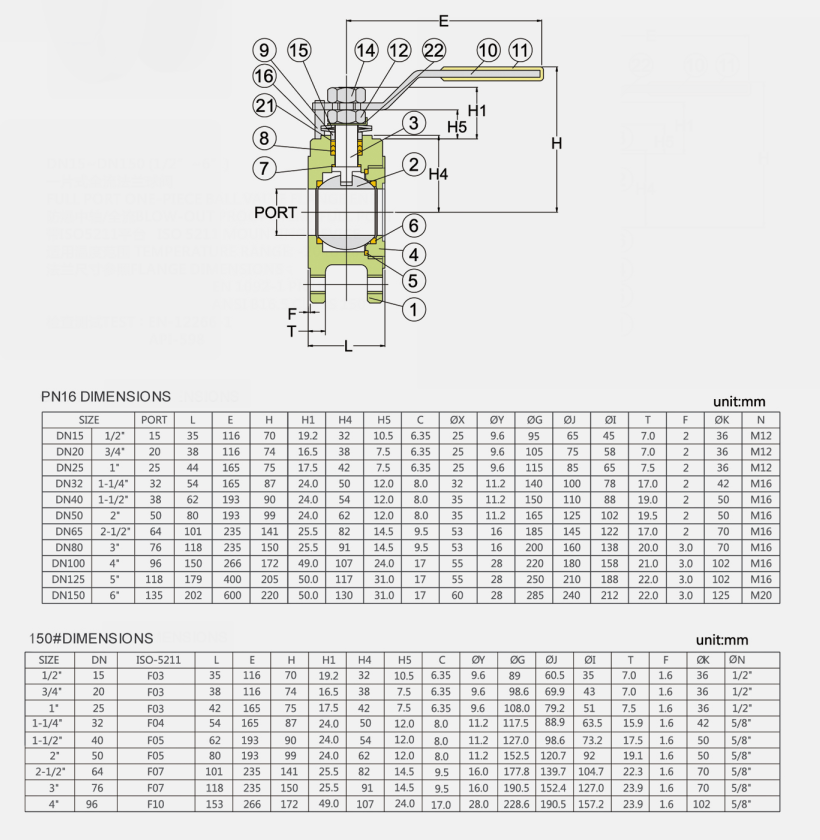

AMISCO对夹薄型球阀外形尺寸：
标准交货时间：15-20天
其他选项或替代材料可能会导致更长的交货时间。
