手动球阀
进口无滞留球阀
to 1000Psi
1/2″ ~ 4″
AMISCO进口无滞留球阀可以满足超清洁应用要求，达到ASMEBPEa-2004的指定清洁标准。该阀不但具有三片式球阀所具有的灵活性，还有这比常规卫生级球阀更高的制作工艺，因此能满足更多的客户使用要求。
AMISCO滞留球阀的阀体由不锈钢（304/316L）经过CNC精密加工而成，内外表面都经过抛光处理，光洁度达到Ra0.6Um，阀芯和连接端面与配对的管路系统具有相同的内径，能最大程度降低压力损耗和提高流通能力，同时提供平滑的流量特性，还可以根据用户现场要求，进行不同等级的禁油脱脂。该产品在锂电池浆料输送，高纯度气体输送以及矿泉水、啤酒、牛奶等食品级工况上得到了广泛应用并受到了客户的一致好评。
产品特点：
>内外表面精度抛光
AMISCO无滞留球阀的阀体及部件都是由CNC精密加工而成，阀体的内外表面都经过高精度抛光处理，内表面光洁度达到Ra0.6um，外表面光洁度达到Ra0.8um，可以满足超清洁应用要求。
>严格的组装过程
为了防止无滞留球阀污染，其生产加工出来的所有部件都需要在超声波清洗池里用特殊溶液进行脱油脱脂，并在指定的洁净室内进行组装调试，确保每台生产出来的球阀都可以在超清洁的系统中使用。
>全包覆式密封
AMISCO的无滞留球阀的密封形式都是全包覆式密封。保证双向密封的同时，全包覆式密封可以填充阀腔内部的空隙，使介质无法在阀腔内部滞留，以达到清洁阀腔和管道的目的。
>安装灵活的三片式设计
阀体为三片式设计，安装灵活性强、在线，离线维修方便，显著缩短维护自动化阀门和焊接管道系统需要的停产时间。维修时，执行器和连接组件不需要从阀门拆下。重新安装阀门和执行机构组件很容易，无需进行调整。作为具有互换性阀门的一个品种，此系列球阀的球体、阀杆、阀杆填料、手柄以及安装平台上装配零件的设计在不同尺寸、不同系列之间具有更广泛的互换性。该设计可减少备品备件库存，并减低维修费用。
>一体式安装平台
一体式安装平台安装面符合ISO 5211标准，可以保证执行器的正确安装，使执行器在高速转动和连续载荷时不需要移动，即使阀门处于满压力工作状态时，执行器也可以被安全便捷的拆除。
AMISCO进口无滞留球阀的详细信息:
|
产品规格 |
|
|
•尺寸范围 |
1/2”〜4”（DN15〜DN100） |
|
•端部连接 |
卡箍、对焊 |
|
•压力等级 |
1000Psi |
|
•温度范围 |
-30~+180℃ |
|
•阀体材质 |
CF8、CF8M、CF3M |
|
•密封材质 |
PTFE/RPTFE/TFM/PEEK |
|
•操作方式 |
手柄、气动或电动 |
|
•可配套附件 |
电气阀门定位器、电磁阀、阀位开关、空气过滤减压器等 |
|
产品标准 |
|
|
•法兰标准 |
GB/T12237 API608 API6D |
|
•防火测试 |
API607 5 2005，ISO 10497 |
|
•测试标准 |
API 598&AVSIB 16.34&ISO5208 |

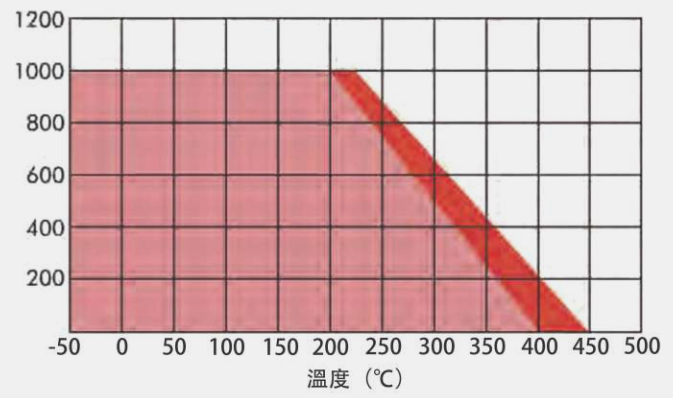

压力温度等级:

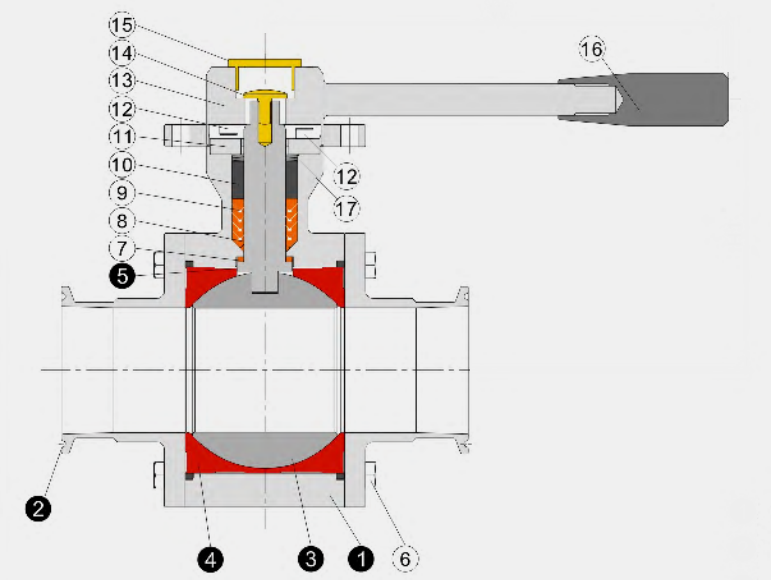

AMISCO进口无滞留球阀的零部件清单:
15 鼓型塞
1 阀体 CF8/C8M
10填料压板
2 阀盖 CF8/CF8M
11填料压板
3 球体 CF8/CF8M
12 内六角圆柱螺钉
4 球垫 PTFE(全包型)
13 手柄
5 阀杆 CF8/CF8M
14 手柄螺栓M5*10
6 六角头螺栓
7 阀杆防滑垫片
16手柄握套
8阀杆下密封
17蝶形垫片
9 阀杆密封压件
AMISCO进口无滞留球阀的扭矩:
|
SIZE |
输出扭矩 |
|
|
1/2”-3/4” |
DN15-DN20 |
6N. m |
|
1” |
DN25 |
10 N. m |
|
1-1/4” |
DN32 |
12 N. m |
|
1-1/2” |
DN40 |
14 N. m |
|
2” |
DN50 |
20 N. m |
|
2-1/2” |
DN65 |
40 N. m |
|
3” |
DN80 |
75 N. m/90 N. m |
|
4” |
DN100 |
110 N. m |
注意：选择执行器建议增加30%的安全余量
标准交货时间：35-45天
其他选项或替代材料可能会导致更长的交货时间。
