手动球阀

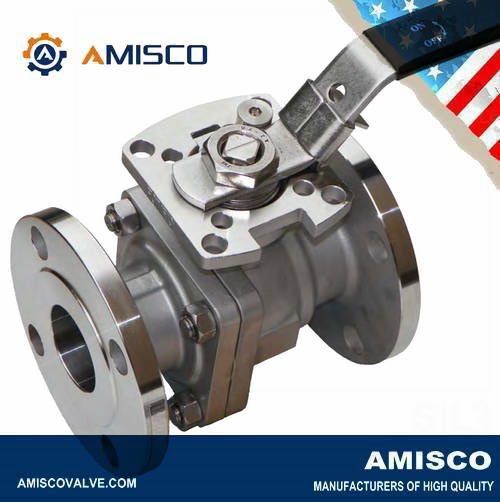

进口手动法兰球阀
150LB~ 2500LB
2″ ~ 24″
AMISCO进口手动法兰球阀采用浮动球阀设计,具有降低操作扭矩,延长使用寿命的特点,标准大尺寸阀门提供固定球体设计,该类结构耐用的球阀是工业应用的理想选择。
即使在最极端的条件下,AMISCO坚固的法兰式阀门也具有很高的耐用性和出色的性能。
该阀连接方式符合ANSI B16.5 150级和300级(标准端口和全端口)以及EN 1092(DIN法兰阀门)PN16和PN40。
•所有阀门安装平台设计符合ISO 5211标准
•球体经精密机械加工,且经过镜面抛光
•智能的阀杆设计
•阀体采用全矽溶胶精密工艺
•阀座设计咋确保低扭矩的同时,保持双向零泄漏
产品设计特点:
安装平台
法兰式系列阀门带有整体铸造的安装平台,便于安装执行机构,2”以下所有阀门平台设计符合ISO 5211标准。
球体
球体经过精密机械加工,且经过镜面抛光。确保零泄漏,操作扭矩小。此外,还有一个额定增加的安全特性,即每个球体阀杆槽中设有一个孔,当阀门处于开启位置时,可使阀腔和流体之间的压力均等。
阀体
1/2”-4”不锈钢阀体采用全硅溶胶精铸工业,经固溶退火,确保高性能,且能承受更大强度压力。碳钢阀体表面经黑丝磷化处理,抗腐防锈。每件阀体铸件印有铸件厂的炉号,以备质量追溯。
阀座
阀座设计在确保降低操作力矩的同时,保持双向零泄漏。所有弹性阀座外径上都有泄压槽,来降低经过入口段的流体压力,同时具备良好的预加负荷来确保低压真空密封。

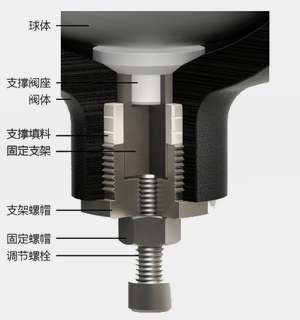

球体支撑
对于大尺寸的阀门,AMISCO提供独特的固定式设计。此设计能防止阀座受损并支撑球体,可确保磨损小,操作扭矩小,能延长使用期限。此种设计极大地提高了阀门性能,且较比以前传统的固定式连接要经济实用。
阀杆密封
1/2”-2”阀门提供活动加载式,具有自动调节的双重密封。独有的蝶形垫片设计,使阀杆密封可自动调整至平衡位置来适应温度的变化和日常的磨损。1-1/2”-12”的阀门专门提供一个单独的填料压盖,不需要重新移动其他部件,就可自动进行调整。填料的压盖的设计,能给更均匀地分散经过密封圈的流体压力。第一重密封式由止推轴承一级止推垫圈构成。
而可调节的阀杆填料在阀杆和阀体之间形成了第二重密封。阀杆填料的标准配置二RPTFE(增强聚四氟乙烯),由一组V型垫圈叠加而成。所有防火型阀门的标准配置是石墨阀杆填料。
阀杆组件
AMISCO进口法兰球阀的阀杆具有承载重负荷、高品质特点,阀杆采用双“D”结构连接球体和操作机构。阀杆与球体精确配合,所有AMISCO阀杆都由阀体内部装入,防吹式阀杆的设计增大了安全性。

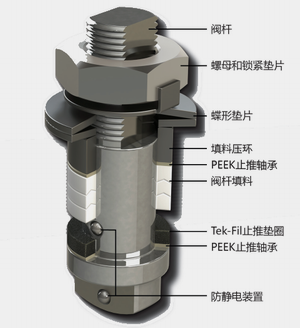

智能阀杆设计
AMISCO可互换的系列阀门,阀杆坚固,大直径阀杆为活动加载式,自我调节密封。利用蝶形垫片,可自行调节补偿因温度和磨损对密封造成的松紧程度,禁止采用手动调节方式而造成密封和阀座的磨损。采用鞍形锁紧垫片,可防止自控频繁开关应用下的螺母松扣。
阀杆填料
可调整的V形填料密封环,在阀杆和阀体之间产生多重密封。每个组合式阀杆填料由3个或4个环组成(取决于阀门口径),具有寿命长,抗蠕变和抗冷流特性。止推轴承和止推垫圈作为初级密封,具有减小扭矩和防止咬合特点。这种设计是AMISCO的专利技术。
锁定装置
所有手动操作阀门都提供锁定装置防止球体位置移动。1/2”-2”手动阀门具有一个安全锁定扳扣可锁住手柄。使其处于开启或关闭位置。如无需要,可以用小螺栓将其固定在手柄上。挂锁可用来保证手柄定位,防止球体过度移位。

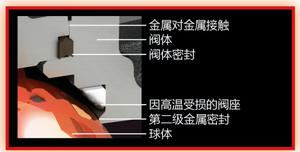

防火安全-API607第四版认证
AMISCO法兰式系列阀门可提供石墨阀杆密封,达到最高级别的防火安全标准。
如在一次烟火中,过高的温度破坏了弹性密封,球体会与金属阀座直接接触,形成第二级金属与金属密封。阀体密封由不锈钢和石墨构成的不锈钢丝缠绕垫圈,能防止泄漏。石墨阀杆填料能防止阀杆泄漏。
AMISCO进口手动法兰球阀的详细信息:
产品规格
•尺寸范围
1/2”〜12”(DN15〜DN300)
•端部连接
法兰
•压力等级
CLASS 150/300
•温度范围
-29~+538℃
•阀体材质
CF8、CF8M、CF3M,钛、镍、蒙乃尔合金、哈氏合金、因科镍、双相钢
•密封材质
镀硬珞、氮化-对焊司太立、喷涂碳化钨、喷涂镍基合金、喷涂司太立、DEVLON、PCTFE
•操作方式
手柄、气动或电动
•可配套附件
电气阀门定位器、电磁阀、阀位开关、空气过滤减压器等
产品标准
•设计满足MSS-SP-110
•螺纹端连接满足ASME
B16.11
•对焊锻连接满足MSS-SP-72/ASME
B6.25
•法兰端满足ASME Class
150
•阀体和端盖采用精铸工艺,经固溶退火处理确保高质量。阀体和端盖壁厚满足ASME B16.34
•阀杆为防吹出设计保证最大安全性能,同时满足ASME B16.34规范要求
•所有阀门出厂前测试安装MSS
SP-72和API598规范要求执行
阀座选择:
AMISCO可提供多种阀座材料以满足更多的应用,标准阀座为PTFE,可选择如下:
•RPTFE
•不锈钢/PTFE(50/50)
•UHMWPE
•Virgin PTFE
•TFM1600
•Tek-Fil(TFM填充碳钢/石墨)
•全金属阀座
•空隙填料阀座
PEEK阀座具有耐高压高温特性。TEK-Fil阀座在高温、高开关频率和蒸汽工况下,可降低扭矩。TFM1600阀座除提供PTFE的化学性能外,还具有更低的孔隙率和渗透性,从而提高温度范围,减小阀门扭矩。

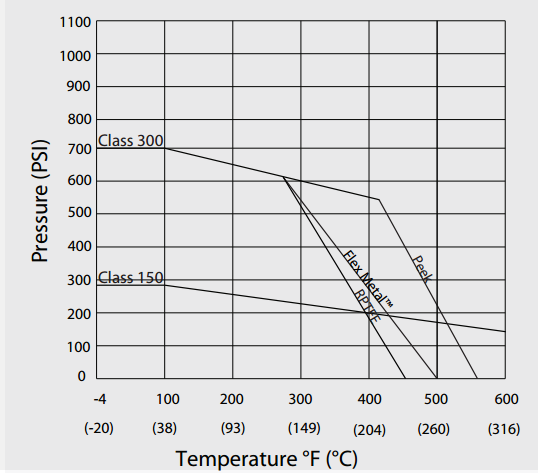

压力温度等级:

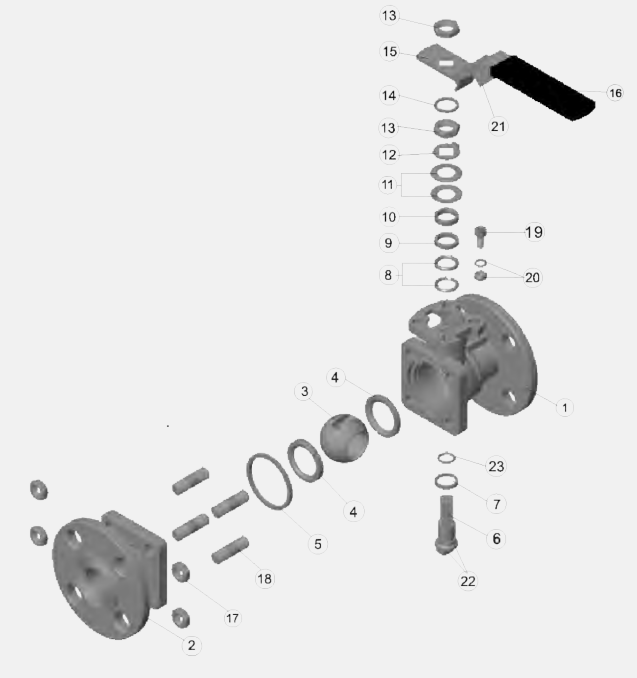

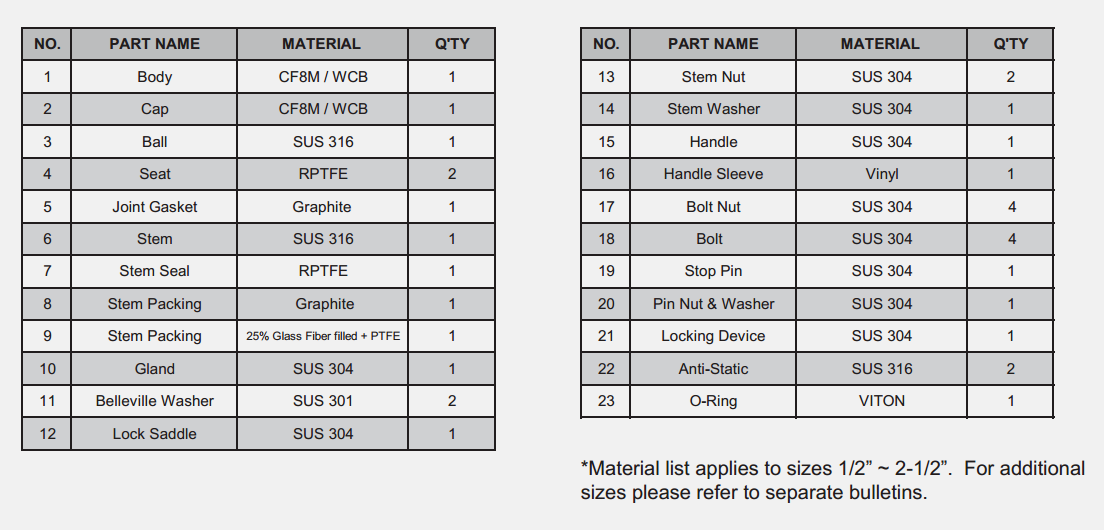

零部件材质:
标准交货时间:25-30天
其他选项或替代材料可能会导致更长的交货时间。
