产品详情

手动球阀

进口高温球阀

to 538℃

1/2″ ~ 8″

AMSICO进口高温球阀表面采用先进的喷涂技术，通过针对高温工况条件的处理，该阀最高可耐538℃，可满足苛刻高温的工艺条件。AMISCO进口高温球阀的球体和阀座经过配对研磨，整个密封面的所有密封区域均经过精密研磨，适合于高温高压的水、蒸汽、石油、煤炭、纤维、稠性和腐蚀性介质，以及带颗粒的介质。

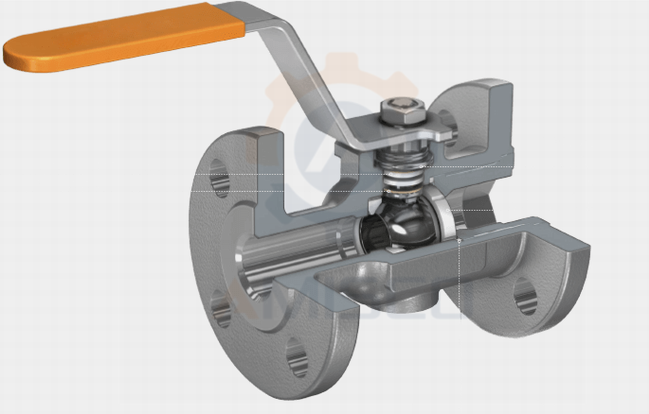

AMISCO进口高温球阀有浮动球和固定球两种结构，金属阀座环与球面接触，通过作用在阀座环上均匀的弹簧负荷使阀座环与球面形成密封。

由于弹簧负荷的作用使辅助密封膨胀，实现阀体与阀座之间的密封，弹簧的载荷足以提供阀座与球体间可靠密封，在低压条件下，可以在阀座密封面与球体之间设计有密封脂注入系统。

产品设计特点：

零泄漏阀杆密封

AMISCO进口高温球阀涵盖了广泛的尺寸和压力等级，具有许多种不同的材质和设计以支持全球工业需求。AMISCO在其所有标准产品系列中为行业提供的独特功能之一就是特殊的阀杆密封件。

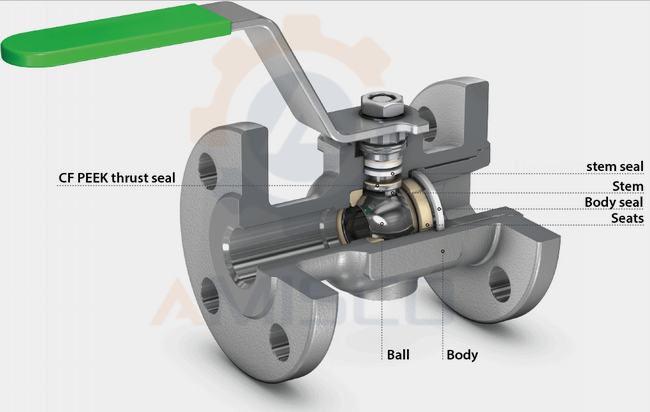

AMISCO阀杆密封件还包括位于阀杆和阀体之间的强力推力轴承（默认为CF PEEK），以及位于柔软的AMISCO阀杆密封件和不锈钢之间的耐磨环（默认为CF PEEK）。两种元件都将腐蚀和预紧力损失降至最低，从而使阀杆组件保持其原始状态，并且将其使用寿命延长至50万次。

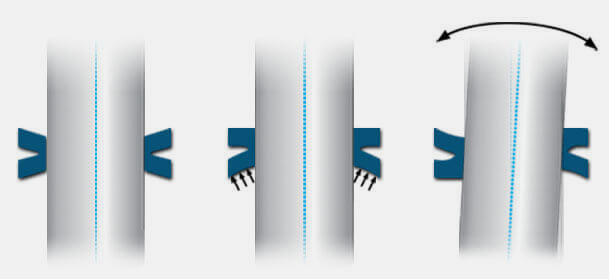

AMISCO阀杆密封件以其独特的“ X”形设计而得名。灵活的“ X”形创造了动态的密封布置，因此，在压力增大或侧向负载的情况下，AMISCO会动态调节以防止逸散排放。与目前市场上出售的传统扁平阀杆密封件相比，其特点是出众的阀杆密封件设计。

特征

■逸散排放获得ISO 15848-1和API641的认证
■最大限度地减少停机次数，最多可开关500,000个循环
■确保生产不间断

■标准防静电设计

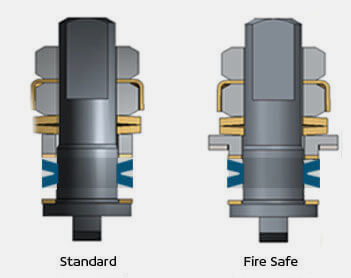

耐用的防火阀杆密封件

AMISCO耐用防火球阀的阀杆密封设计是基于聚合物的阀杆密封和独特的阀内件结构，即使在发生火灾后也能保持阀杆对齐并预紧。坚固耐用的防火阀杆密封件适用于诸多危险行业，例如化学，石化和油气应用。

与传统的多孔石墨阀杆密封相比，它可以将阀杆密封的性能提高多达500万次。AMISCO防火球阀提供了独家耐用的阀杆密封件，消除了阀杆长期磨损后石墨崩解的风险，从而保护了管路介质和空气质量。

零污染防火球阀

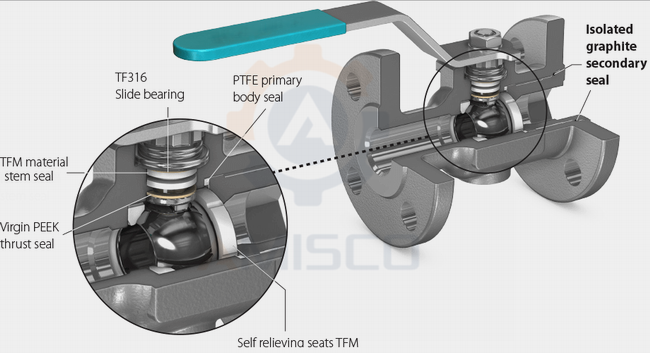

这种专门为生物制药行业设计的独特的防火球阀设计包括AMISCO阀杆密封件，该阀杆密封件由纯PEEK止推轴承和耐磨环组成，以及由TFM材料制成的阀杆密封件。原始的PEEK和TFM均已获得FDA批准。双重阀体密封装置由面对介质的内部PTFE阀体密封和防火的外部石墨密封装置组成。这种配置有效地将石墨密封圈隔离在干燥的腔体中，防止石墨密封圈与介质接触，从而确保了介质的高纯度。

■防止介质受到石墨颗粒的污染

■FDA批准的聚合物材质

■设计可运行500,000个开关而无需翻新

■散发性排放通过ISO 15848-1和API 641

■符合API 607和ISO 10497的防火设计

■提高现场安全性

■标准的自卸式阀座（SRS）

AMISCO进口高温球阀的技术数据：

产品规格
•尺寸范围	1/2”〜4”（DN15〜DN100）
•端部连接	法兰、焊接
•压力等级	PN16~40
•温度范围	-29~+538℃
•阀体材质	CF8、CF8M、CF3M，钛、镍、蒙乃尔合金、哈氏合金、因科镍、双相钢
•密封材质	镀硬珞、氮化-对焊司太立、喷涂碳化钨、喷涂镍基合金、喷涂司太立、DEVLON、PCTFE
•操作方式	手柄、气动或电动
•可配套附件	电气阀门定位器、电磁阀、阀位开关、空气过滤减压器等
产品标准
•法兰标准	GB/T12237 API608 API6D
•防火测试	API607 5 2005，ISO 10497
•测试标准	API 598&AVSIB 16.34&ISO5208

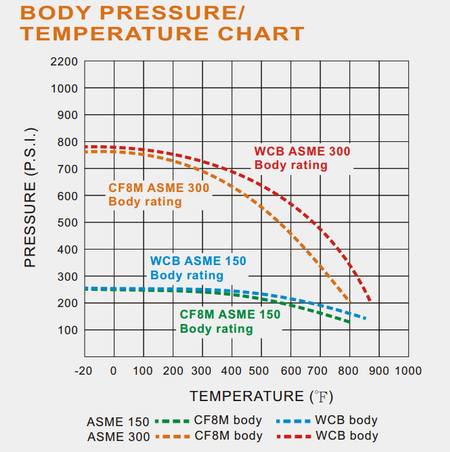

阀体压力/温度图表：

AMISCO进口高温球阀的工艺简介：

喷涂工艺

金属阀座阀门选择合适的表面硬化处理技术，是克服各种严酷工况的关键。这些

表面除了保持密封性能，还必须抵抗磨损和腐蚀。表面硬化的过程也必须是符合

精确的基材附着力，耐腐蚀和热稳定性。不同的表面处理方法，在表面涂层新材

料的外层表面上生成的性能也不同。

涂层工艺	超音速火焰喷涂（HVOF）			高温热喷涂
涂层材料	Cr3C2（碳化珞钼）	WC-Co（碳化钨）	Stelite.20	Ni60（火焰喷涂）

超音速火焰喷涂(HVOF)

超音速火焰喷涂是利用丙烷等燃烧气体在燃烧产生的高温高压，形成超音速的火焰气流(温度可达到3000C。速度可高达1400~1700，m/s)，硬质合金粉末在高速火焰气流的带动下，产生高速运动喷向工件，形成的涂层具有空隙低、结合强度大、硬度高，残留应力小，表面光洁度好等优点，另外，超音速喷涂时，基本材料不需要进行高温加热，因此基本材料不会发生热变形。

高温热喷涂

高温热喷涂是在热喷涂的过程中同时对基体加热，使涂层在基体表面熔化，形成硬质合金表面熔融层的方法，形成的涂层不是一种纯粹的覆盖涂层，而是一种金属与基础材料的共融层，结合强度高 (可达400Mpa) 速运喷向工件。

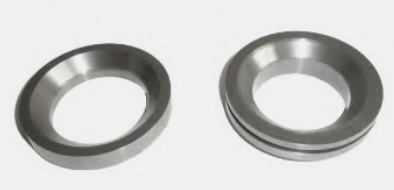

AMISCO进口高温球阀的不同密封形式：

密封类型	金属硬密封阀座A	软密封阀座B	金属硬密封阀座C	双向硬密封阀座D	金属硬密封阀座E、F
阀座	304/316+司太立合金	304+PTFE/316+PTFE	304/316+司太立合金	304/316+司太立合金	304/316+司太立合金
弹簧	17-4PN/316	17-4PN/Inconel	17-4PN/316/Inconel	17-4PN/316	17-4PN/316
O型圈	氟橡胶	氟橡胶	石墨	氟橡胶	高温氟橡胶
填料	PTFE	PTFE	石墨	PTFE	石墨
球表面硬化处理	镀硬珞、氮化、喷涂WC、喷涂STL	镀硬珞、氮化	氮化、喷涂WC、喷涂STL	镀硬珞、氮化、喷涂WC、喷涂STL	镀硬珞、氮化、喷涂WC、喷涂STL
适用的温度范围	-29℃~150℃	-29℃~150℃	-29℃~350℃	-29℃~150℃	-29℃~250℃
适用的介质类型	水、油、气、固体颗粒、悬浮	水、油、气、	气、固体颗粒	水、油、气、固体颗粒、悬浮	水、油、气、固体颗粒、悬浮

密封类型	双向硬密封阀座D	双向硬密封阀座D	金属硬密封阀座E、F
阀座	304/316+司太立合金	304/316+司太立合金	304/316+司太立合金
弹簧	17-4PN/316	17-4PN/316	17-4PN/316
O型圈	氟橡胶	氟橡胶	高温氟橡胶
填料	PTFE	PTFE	石墨
球表面硬化处理	镀硬珞、氮化、喷涂WC、喷涂STL	镀硬珞、氮化、喷涂WC、喷涂STL	镀硬珞、氮化、喷涂WC、喷涂STL
适用的温度范围	-29℃~150℃	-29℃~150℃	-29℃~250℃
适用的介质类型	水、油、气、固体颗粒、悬浮	水、油、气、固体颗粒、悬浮	水、油、气、固体颗粒、悬浮
