手动球阀

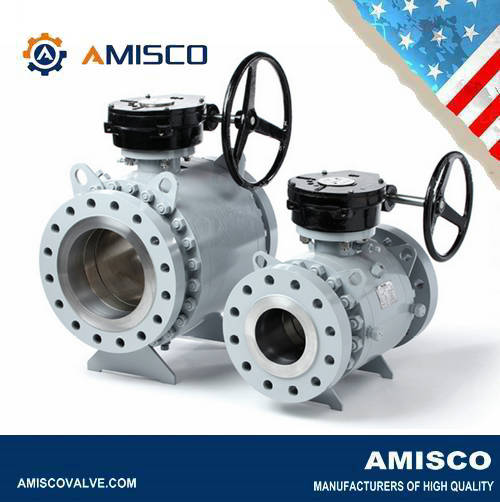

进口固定球阀
150LB~ 2500LB
2″ ~ 24″
AMISCO进口固定球阀的球体的上端和下端采用机械固定机构将球体固定阀体内,工作时,阀前流体压力在球体上产生的作用力全部传递给轴承,不会使球体向阀座移动,因而阀座不会承受过大的压力,所以固定球阀的转矩小、阀座变形小,密封性能稳定、使用寿命长,可适用于各种苛刻的工况,被广泛应用于石化行业、气体储存和运输等行业。通常用于高压或者高温工况下的紧急关断和双阻塞排放场合。AMISCO进口固定球阀通径范围2“”~24“”,最高承压可达Class2500,有软密封和硬密封可供选择。

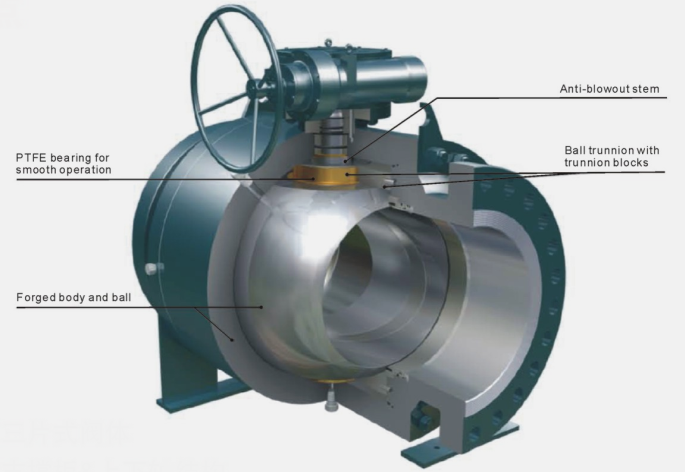

AMISCO进口固定球阀的设计特点:
■二片式、三片式阀体
■侧装配、支撑板&上下轴结构
■全通径,可清管
■体盖螺栓连接
■法兰、对焊连接
■多种阀座结构选择

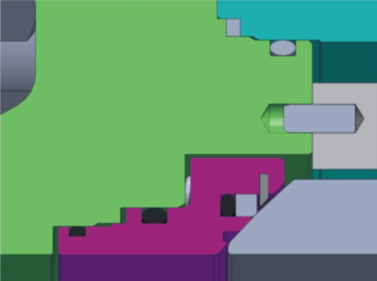

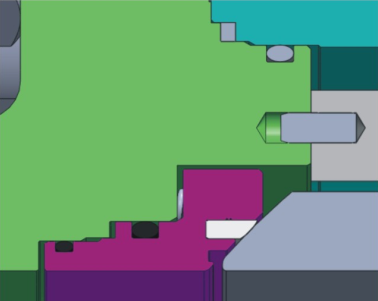

紧急密封-注脂系统

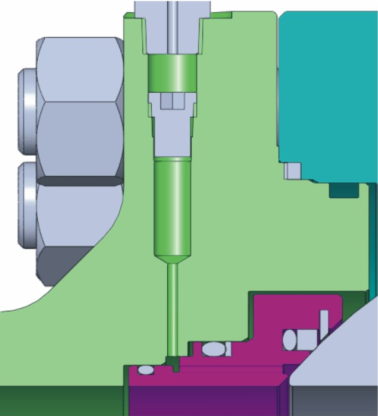

阀门处于在线工况下,当阀座及阀杆密封件出现泄漏时,通过注脂可以阻止或减小泄漏,起到临时密封。将阀门彻底维护延迟到下一个预定的管线关闭期。
阀杆位置紧急密封
阀座位置紧急密封(NPS6及以上)

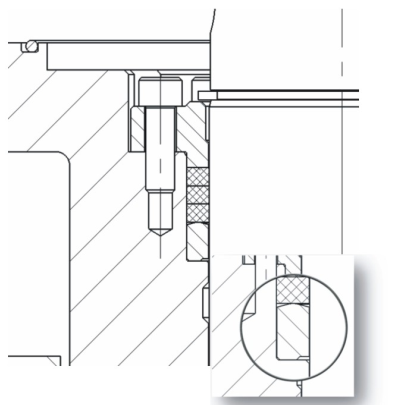

压力自密封阀杆填料结构
介质P推动填料垫,可增加填料的密封预紧力,有效的弥补了石墨填料由于长时间磨损导致的密封预紧力下降,延长填料的使用寿命。

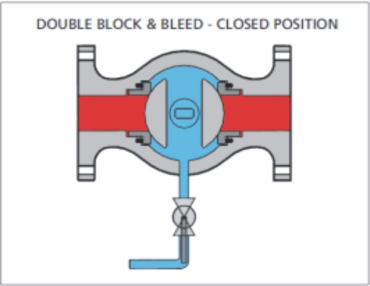

双截断泄放阀
固定球阀处于全关状态时,上下游的阀座是流体完全截断,可排放中腔的介质和积滞污物。定期排放污物,可减少污物对阀门密封面的损伤,延长阀门使用寿命。

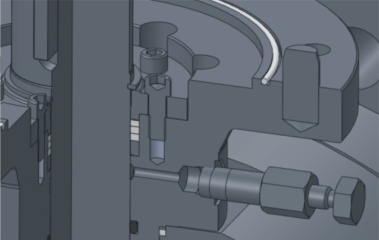

阀杆防下落结构
独有的阀杆限位设计,防止装配执行器过程中,阀杆向下移动导致挤压都到球体,影响密封及使用寿命。
防火结构
特殊设计的阀座支撑金属密封面在弹簧载荷的作用下,与球体形成金属-金属接触,一旦失火,能够起到瞬时密封作用,符合API 6FA或API607的规定。
多种操作方式
标准的ISO5211连接盘设计,操作方式根据需要可选择手动、气动、电动、气液联动、液动等。
阀杆加长
对于城市煤气等需要埋地铺设管线的场合,可提供阀杆加长。包括阀杆、注脂阀、排泄阀等的加长,加长尺寸按客户需要确定。
中腔自动泄压
当阀门处于开启或关闭位置,被截留在阀门中腔的介质异常升压时,阀腔压力能够自动泄放,满足API6D标准泄放压力小于1.33倍公称压力的要求。
NACE
阀门可采用符合美国腐蚀工程师协会标准ISO 15156、NACE MR 0175或NACE MR 0103的材料。生产过程中严格的材料控制检查确保了与规范一致。
防静电、阀杆防飞出设计
可实现低压密封(50psig)
单活塞阀座功能设计
标准产品配置
阀体体腔压力可自动泄放
双活塞阀座功能设计

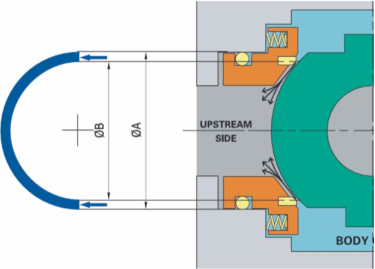

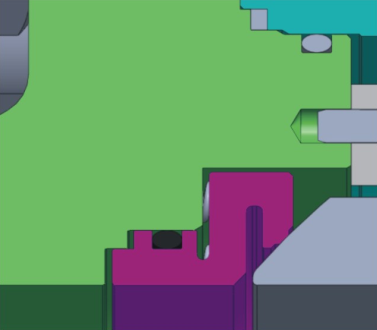

固定阀阀座标准设计,根据客户要求提供

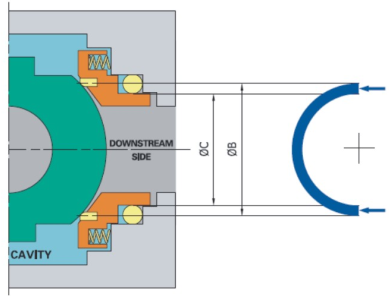

阀门在使用过程中,上游端阀座密封失效后,下游端同样能保证密封
类型A:初级金属密封,次级软密封
■采用密封圈、O形圈、卡圈组合结构
■在金属密封的基础上,次级密封保证了零泄漏
■金属初级密封的同时,过滤了块状物质进入次级密封区域,保护了软密封组织
■阀座更换方便,周期短:仅需要更换密封圈即可,现场更换后可直接装配使用
■选择该结构时需要考虑压力、温度、介质化学性能等
类型B:软密封
■标准产品配置
■弹性密封圈变形达到密封
■通过全压寿命测试
类型C:金属密封
■适用于高温、高压、高腐蚀及含有颗粒介质等恶劣工况
■球体和阀座密封面,采用超高音速火焰喷涂(HVOF)等先进工艺硬化
密封件材料选择:
阀座密封圈材料
材质 |
PTFE |
RPTFE |
DEVLON |
Nylon+MoS2 |
Nylon |
PEEK |
适用压力CLASS |
150-300 |
150-600 |
150-1500 |
150-1500 |
150-1500 |
150-2500 |
温度℃ |
-100~150 |
-100~160 |
-40~180 |
-40~120 |
-70~110 |
-100~260 |
耐化学性能 |
最优异的耐蚀性、耐老化性、自润滑性 |
耐油、烃、醋、醚、酮、洗涤剂、不耐浓酸、极性溶剂 |
除浓硫酸外的几乎所有化学试剂 |
说明:以上数据和资料仅供参考,具体选材的时候需要根据是几个孔:规格、温度、介质等因素决定合适的材质
O形圈材料
名称 |
标准缩写 |
适用温度℃ |
适用介质 |
氟橡胶 |
FKM |
-44~275 |
140℃下的67%硫酸,70℃下的浓盐酸,90℃以下的30%硝酸 |
丁腈橡胶 |
NBR |
(油)-55~150(气)-55~125 |
脂肪族烃、动/植物油、硅油、低温下稀释的酸盐溶剂 |
氢化丁腈橡胶 |
HNBR |
-55~150 |
同丁腈橡胶,在高温工况下材料稳定性优于丁腈橡胶 |
乙丙橡胶 |
EPDM |
-55~125 |
具有良好的回弹/绝缘性和耐低温性,适用于碱性较高的环境,耐氯水及氯氨效果好 |
AMISCO进口固定球阀的技术数据:
产品规格 |
|
•尺寸范围 |
2”〜24”(DN50〜DN600) |
•端部连接 |
法兰、对焊 |
•压力等级 |
Class 150-Class 2500 |
•泄漏等级 |
零泄漏 |
•温度范围 |
-29~+280℃ |
•阀体材质 |
CF8、CF8M、CF3M,钛、镍、蒙乃尔合金、哈氏合金、因科镍、双相钢 |
•密封材质 |
PTFE、PEEK、氮化-对焊司太立、喷涂碳化钨、喷涂镍基合金、喷涂司太立、DEVLON、PCTFE |
•操作方式 |
手柄、涡轮、气动、电动 |
•可配套附件 |
电气阀门定位器、电磁阀、阀位开关、空气过滤减压器等 |
产品标准 |
|
•设计标准 |
API 6D,ASME B16.34,ASME B 31.3 |
•结构长度 |
ASME B16 10 |
•连接法兰 |
ASME B16.5 |
•对焊连接 |
ASME B16.25 |
•测试标准 |
API 6D,API 598 |
•测试标准 |
API 6FA,API 607 |

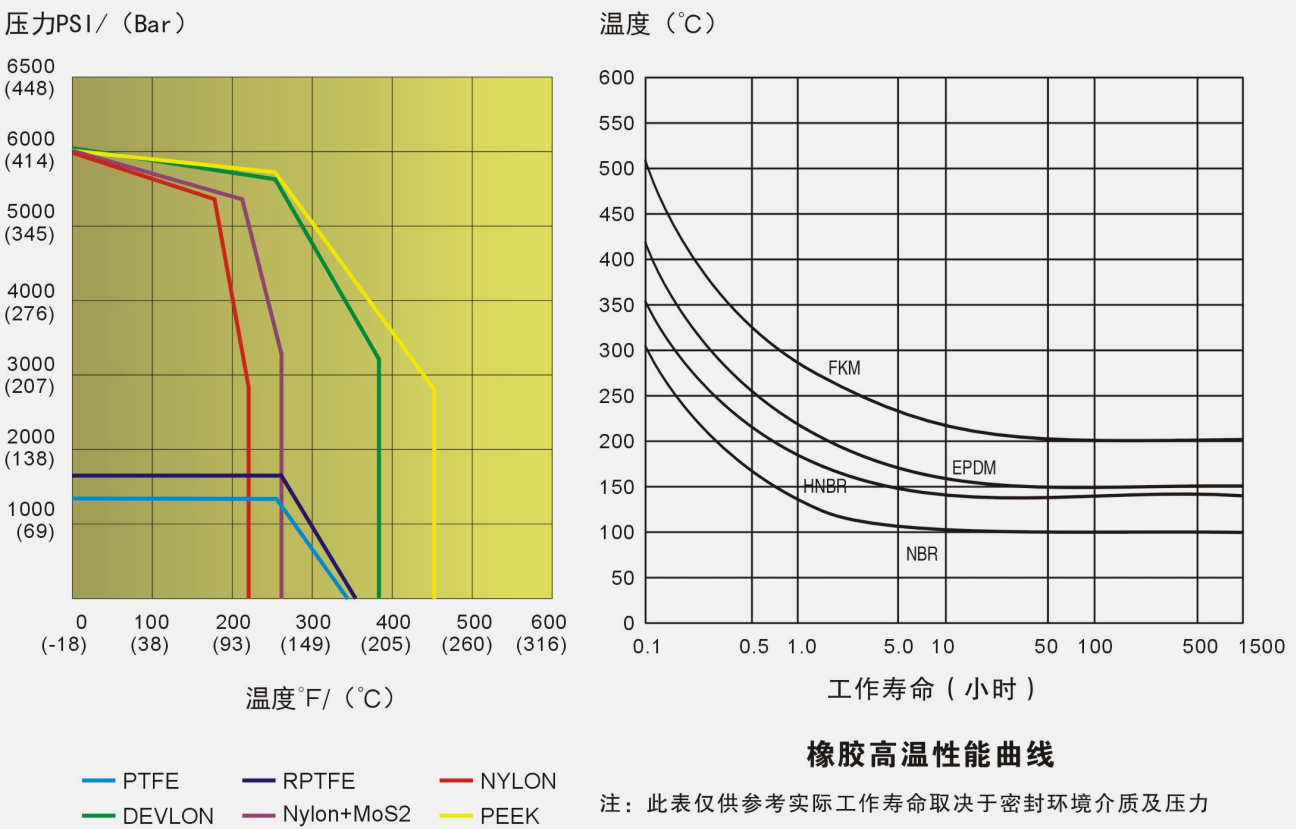

压力温度表:

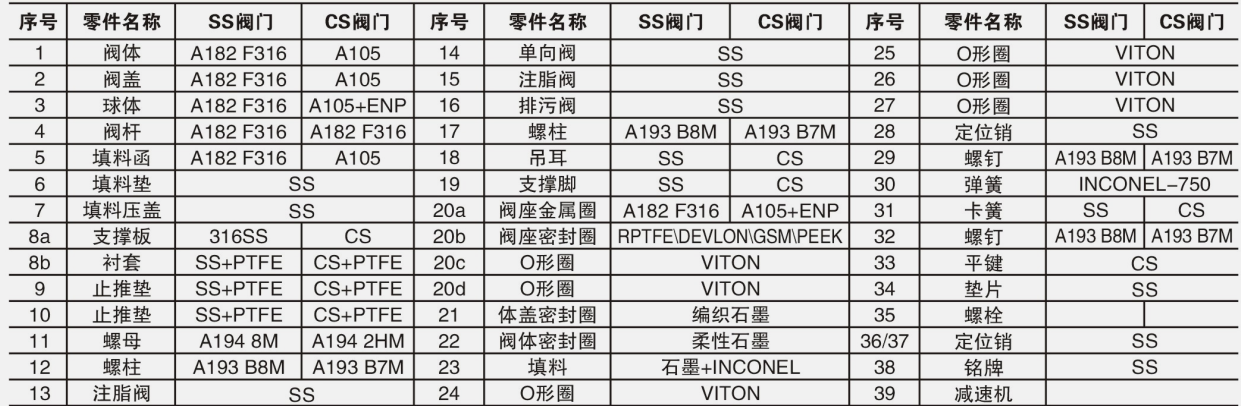

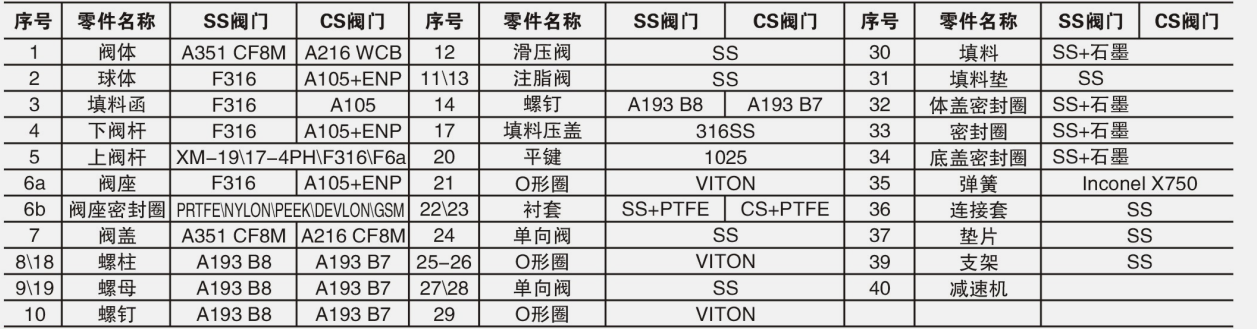

零部件材质:

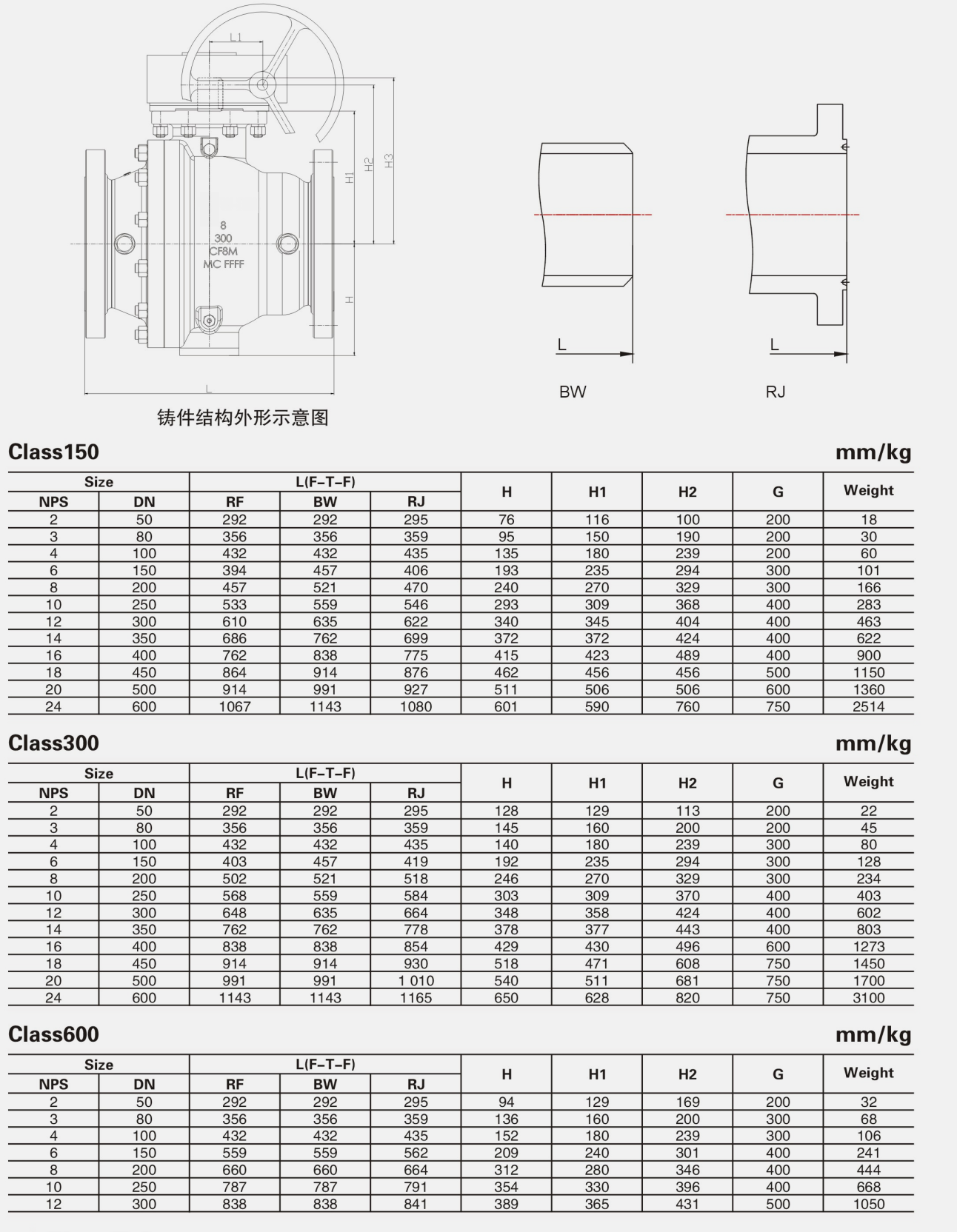

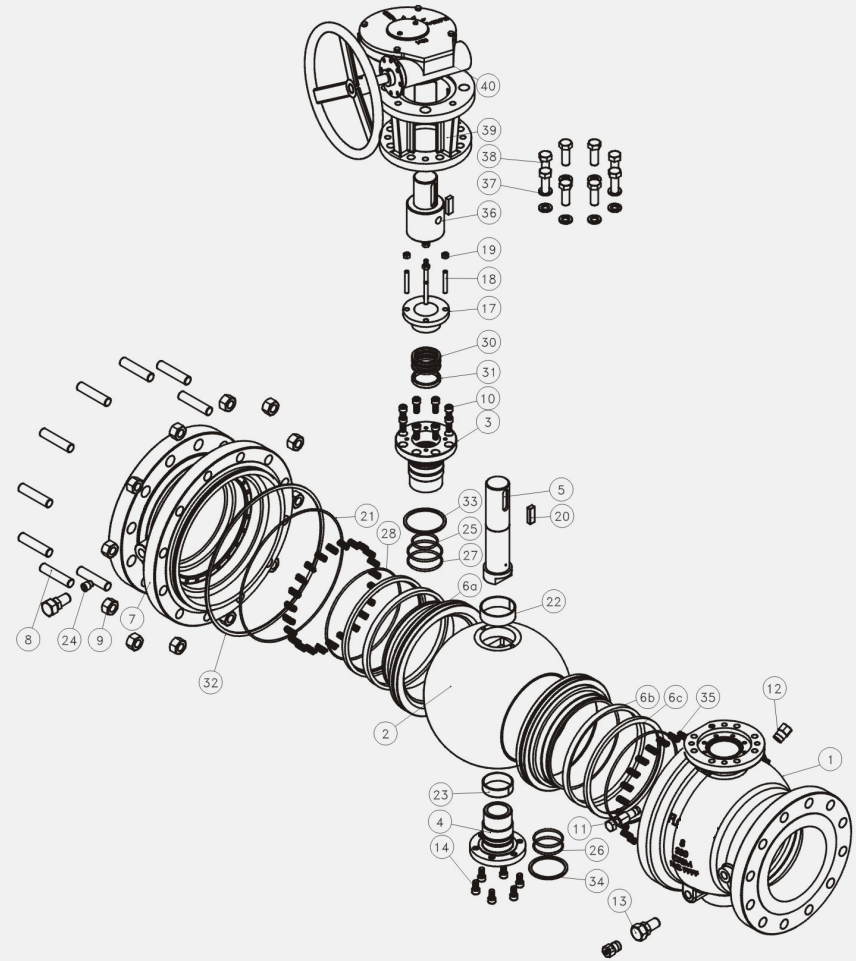

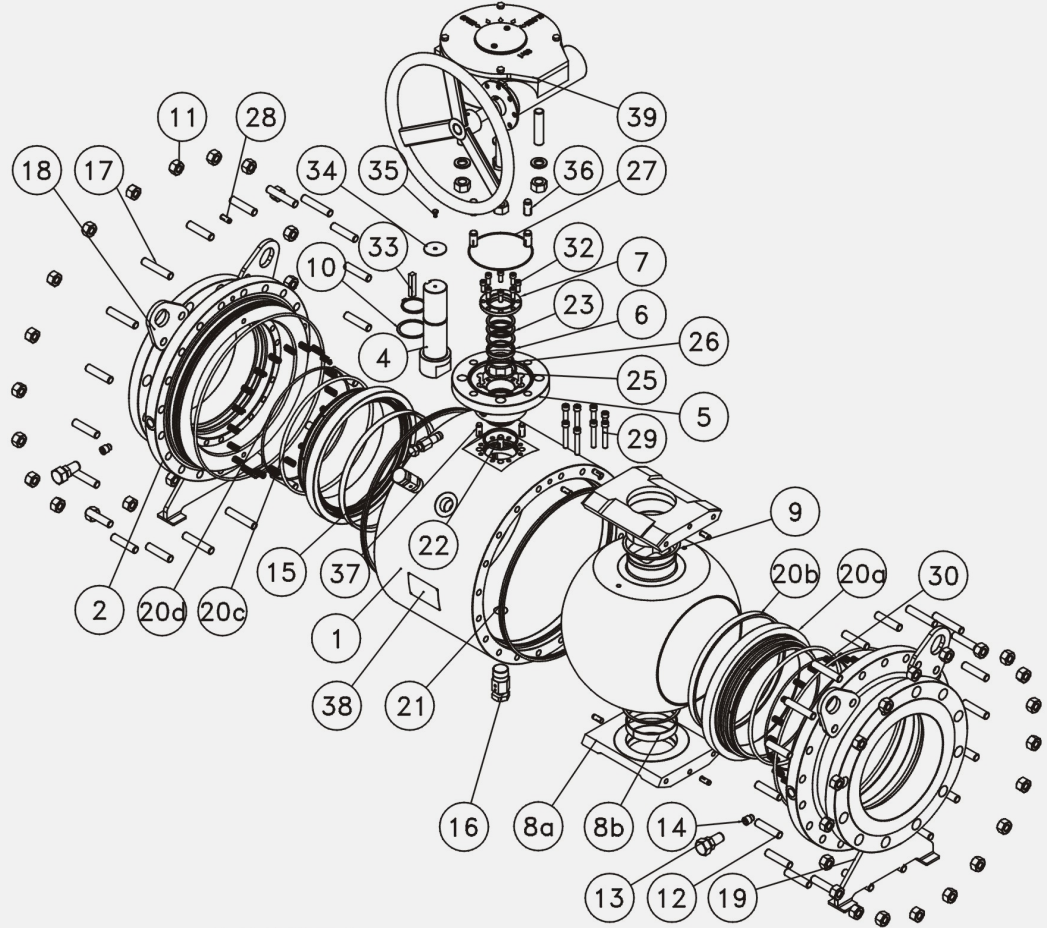

铸件结构示意图

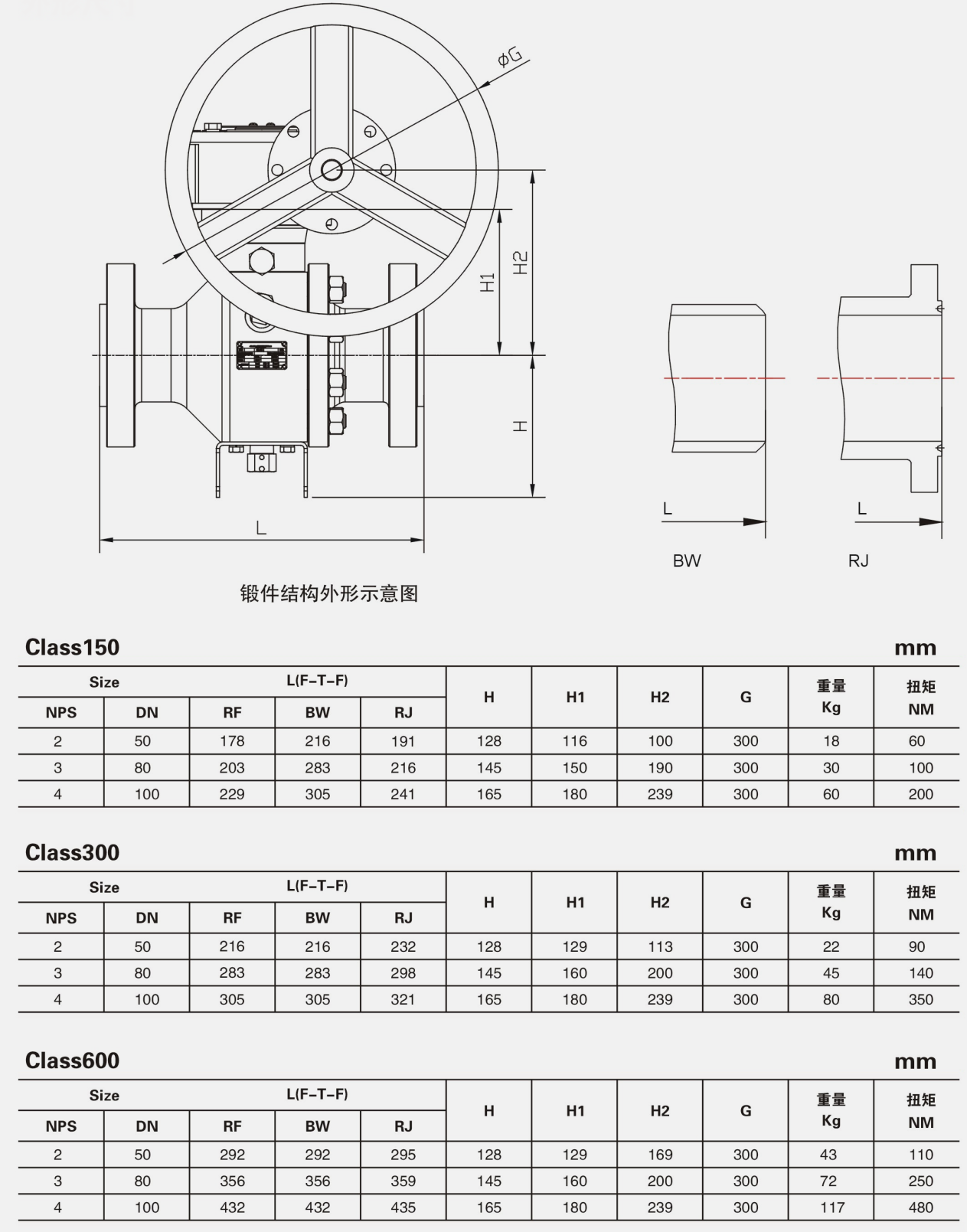

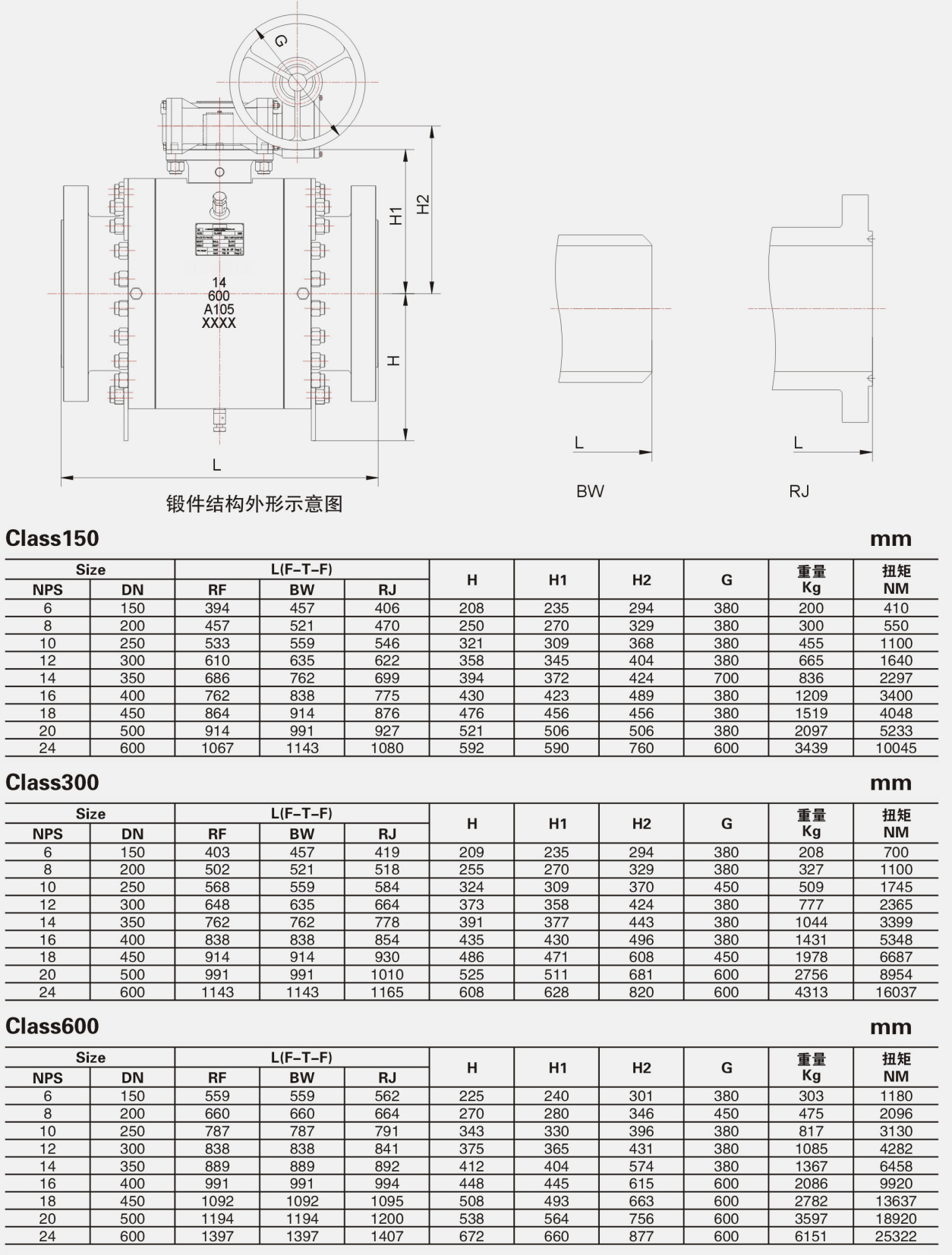

锻件结构示意图

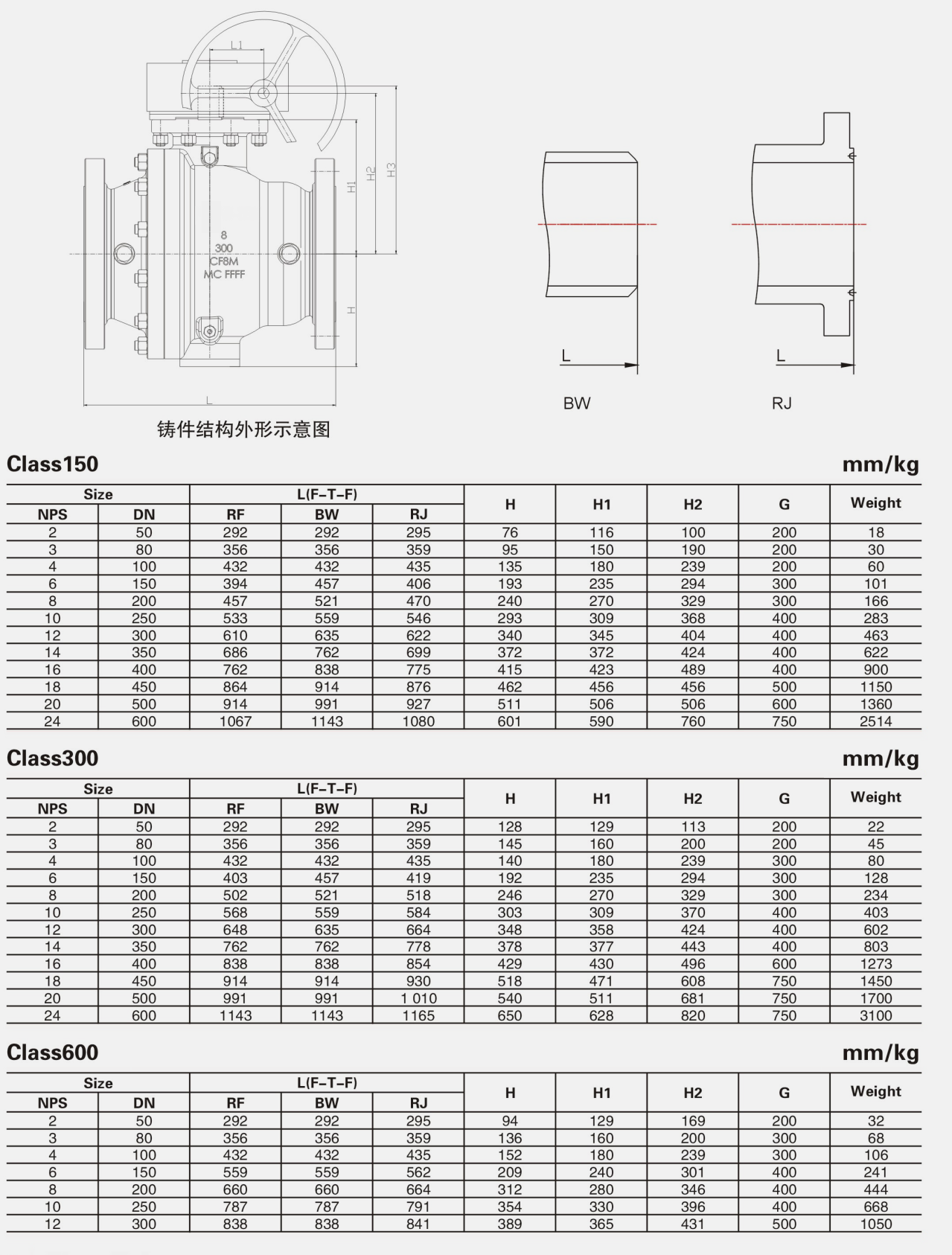

产品外形尺寸:
标准交货时间:20-25天
其他选项或替代材料可能会导致更长的交货时间。
