电动阀门的正确选型方法介绍
发布时间:2022/9/26



在管道工程中,正确选择电动阀门是满足使用要求的保证条件之一。如果对所使用的电动阀门选择不当,不仅会影响使用,而且还会带来不良后果或严重的损失。所以,我们如何正确的使用电动阀门呢?

01 什么是电动阀门?
电动阀简单地说就是用电动执行器控制阀门,从而实现阀门的开和关。其可分为上下两部分,上半部分为电动执行器,下半部分为阀门。也可叫空调阀。
电动阀是自控阀门中的高端产品,它不仅可以实现开关作用,调节型电动阀还可以实现阀位调节功能。电动执行器的行程可分为:90°角行程和直行程两种,特殊要求还可以满足180°、270°、360°全行程。由角行程的电动执行器配合角行程的阀使用,实现阀门90°以内旋控制管道流体通断;直行程的电动执行器配合直行程的阀使用,实现阀板上下动作控制管道流体通断。
02 技术原理
电动阀通常由电动执行机构和阀门连接起来,经过安装调试后成为电动阀。电动阀使用电能作为动力来接通电动执行机构驱动阀门,实现阀门的开关、调节动作。从而达到对管道介质的开关或是调节目的。
电动阀的驱动一般是用电机,开或关动作完成需要一定的时间模拟量的,可以做调节。比较耐电压冲击。电磁阀是快开和快关的,一般用在小流量和小压力,要求开关频率大的地方;电动阀反之。电动阀阀的开度可以控制,状态有开、关、半开半关,可以控制管道中介质的流量而电磁阀达不到这个要求。
三线制电动阀有F/R/N三条线,F代表正向动作(或者open动作)控制线,R代表反向动作(或者close动作)控制线,N代表地线。电磁阀是电动阀的一个种类;是利用电磁线圈产生的磁场来拉动阀芯,从而改变阀体的通断,线圈断电,阀芯就依靠弹簧的压力退回。

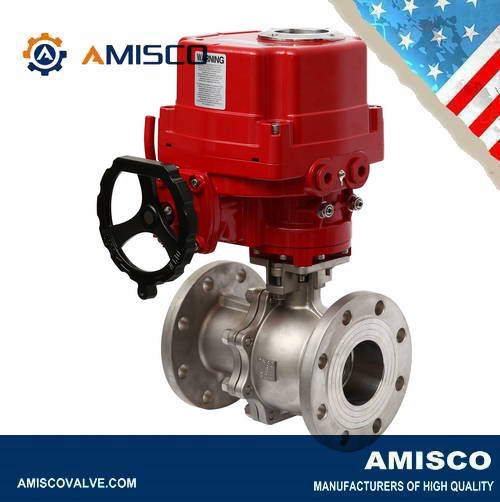

           图1 AMISCO电动金属硬密封球阀

03 电动阀门有哪些种类
3.1、电动阀按阀位功能可分为:开关型电动阀和调节型电动阀;
3.2、按阀位形式可分为:电动球阀和电动蝶阀;
3.3、按阀体形状还可以分为:普通电动阀和微型电动阀;
3.4、电动阀常规为开关型和调节型的;
3.5、按接线还分三线和两线制,大口径大多是三线制的,小口径的会有两线和三线制两种。
04 电动阀门的工作环境
电动阀门除应注意管道参数外,尚应特别注意其工作的环境条件,因为电动阀门中的电动装置是一机电设备,其工作情况受其工作环境影响很大。 通常情况下,电动阀门所处工作环境有以下几种:
4.1、室内安装或有防护措施户外使用;
4.2、户外露天安装,有风、砂、雨露、阳光等侵蚀;
4.3、具有易燃、易爆气体或粉尘环境;
4.4、湿热带、干热带地区环境;
4.5、管道介质温度高达480℃以上;
4.6、环境温度低于-20℃以下;
4.7、易遭水淹或浸水中;
4.8、具有放射性物质(核电站及放射性物质试验装置)环境;
4.9、舰船上或船坞码头(有盐雾、霉菌、潮湿)的环境;
4.10、具有剧烈振动的场合;
4.11、易于发生火灾的场合;
对于上述环境中的电动阀门,其电动装置结构、材料和防护措施皆不同。因此,应依据上述工作环境选择相应的阀门电动装置。

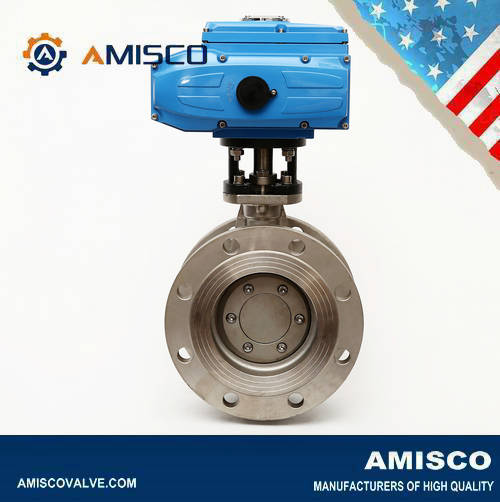

图1  电动硬密封蝶阀

05  电动阀门功能要求
根据工程控制要求,对电动阀门来讲,其控制功能是由电动装置来完成的。使用电动阀门的目的,就是对阀门的开、闭以及调节联动实现非人工的电气控制或计算机控制。目前的电动装置使用已不只是为了节省人力了。由于不同厂家产品的功能和质量差异较大,因此,选择电动装置和选择所配阀门对工程同等重要。
阀门电动装置是实现阀门程控、自控和遥控不可缺少的设备,其运动过程可由行程、转矩或轴向推力的大小来控制。由于阀门电动装置的工作特性和利用率取决于阀门的种类、装置工作规范及阀门在管线或设备上的位置,因此,正确选择阀门电动装置,对防止出现超负荷现象(工作转矩高于控制转矩)至关重要。
06 选择电动阀门应注意以下几点:
1、操作力矩操作力矩是选择阀门电动装置的最主要参数,电动装置输出力矩应为阀门操作最大力矩的1.2~1.5倍。
2、操作推力阀门电动装置的主机结构有两种:一种是不配置推力盘,直接输出力矩;另一种是配置推力盘,输出力矩通过推力盘中的阀杆螺母转换为输出推力。
3、输出轴转动圈数阀门电动装置输出轴转动圈数的多少与阀门的公称通径、阀杆螺距、螺纹头数有关,要按M=H/ZS计算(M为电动装置应满足的总转动圈数,H为阀门开启高度,S为阀杆传动螺纹螺距,Z为阀杆螺纹头数)。
4、阀杆直径对多回转类明杆阀门,如果电动装置允许通过的最大阀杆直径不能通过所配阀门的阀杆,便不能组装成电动阀门。因此,电动装置空心输出轴的内径必须大于明杆阀门的阀杆外径。对部分回转阀门以及多回转阀门中的暗杆阀门,虽不用考虑阀杆直径的通过问题,但在选配时亦应充分考虑阀杆直径与键槽的尺寸,使组装后能正常工作。
5、输出转速阀门的启闭速度若过快,易产生水击现象。因此,应根据不同使用条件,选择恰当的启闭速度。
6、阀门电动装置有其特殊要求,即必须能够限定转矩或轴向力。通常阀门电动装置采用限制转矩的连轴器。当电动装置规格确定之后,其控制转矩也就确定了。
