蝶阀按结构上区别可以分出了四类蝶阀，分别为：中心蝶阀，单偏心蝶阀，双偏心蝶阀还有三偏心蝶阀。它们又分别适用在那些场合工况下呢？现在借着本篇文章，我们就来简单的介绍下。

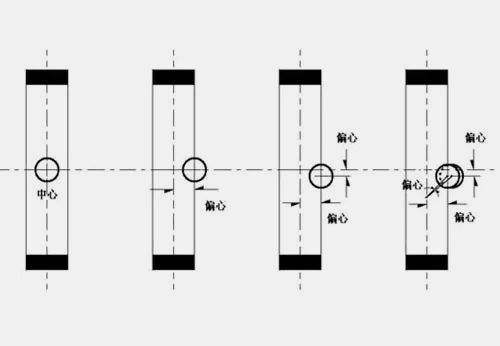

图1 中心蝶阀、双偏心蝶阀和三偏心蝶阀结构示意图
01 概述
中心蝶阀，单偏心蝶阀，双偏心蝶阀和三偏心蝶阀反映的其实是一个启闭越来越省力，密封面磨损越来越小的过程。通过对蝶阀阀板转轴位置的设置，改变蝶阀的密封和开启状态。在同等条件下，阀门在各个开度下受到扭力一个比一个大。阀门在开启时阀板与密封脱离所需要的转角，一个比一个小。

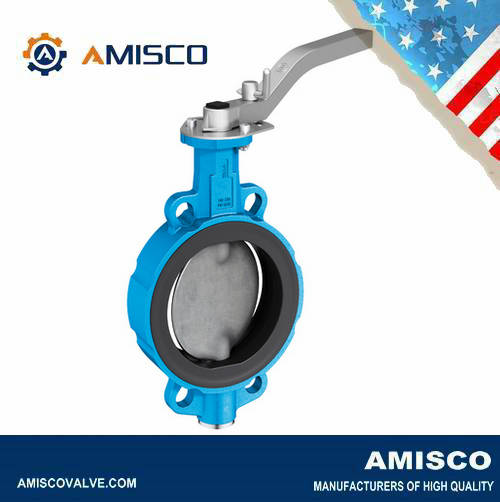

图2 AMISCO中心蝶阀
01 中心蝶阀
中心蝶阀的结构特征是阀杆轴心、蝶板中心、阀体中心在同一位置上。一般的，原则上能使用中心蝶阀就尽量使用中心蝶阀。因为中心蝶阀无论是结构上还是操作上密封性都要求不高，属于常规产品。为克服挤压、刮擦、保证密封性能，中心蝶阀的阀座基本上采用橡胶或聚四氟乙烯等弹性材料，是软密封蝶阀。这使中心蝶阀在使用上受到了温度的限制。为了解决同心蝶阀的蝶板与阀座的挤压问题，还产生了单偏心蝶阀。其结构特征为阀杆轴心偏离了蝶板中心。

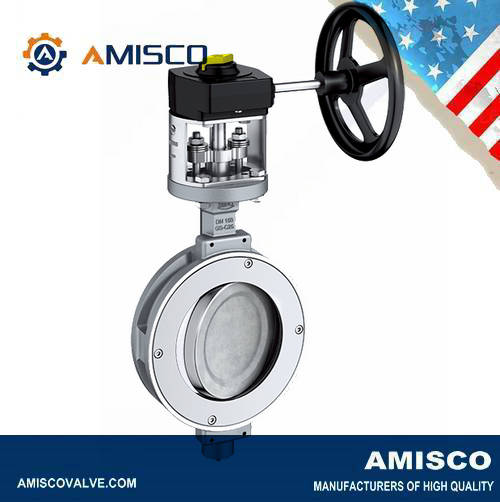

图3 AMISCO双偏心蝶阀
02 双偏心蝶阀
双偏心蝶阀是运用最广的。其结构特征为在阀杆轴心既偏离蝶板中心、也偏离阀体中心。偏离了两个中心位置所以叫双偏心蝶阀。双偏心蝶阀很多都是线密封，关闭密封面时碟板与阀座之间产生摩擦，密封效果非常好。具有面积小，压强大的特点。阀门被开启后蝶板能迅即脱离阀座、大幅度地消除了蝶板与阀座的不必要的过度挤压、刮擦现象、减轻了开启阻距、降低了磨损、提高了阀座寿命。

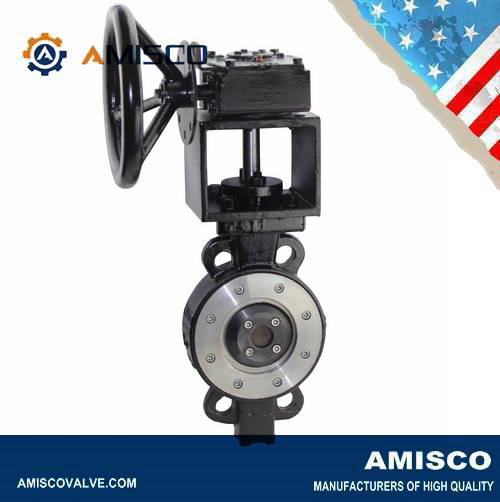

图4 AMISCO 三偏心蝶阀
03 三偏心蝶阀
三偏心蝶阀在双偏心蝶阀的基础上又进行了第三次偏心，密封副的形状不是正锥，而是斜锥。多为短距力和面密封。三偏心蝶阀的阀杆轴是一个三段轴式结构，此三段轴式阀杆的两段轴段同心，而中心段轴中心线与两端轴线偏离一个中心距，蝶板就安装在中间轴段上。这样的偏心结构使得蝶板在全开位置时成为双偏心状，而在蝶板转动到关闭位置时则成为单偏心状。由于偏心轴的作用，在接近关闭时，蝶板向阀座的密封锥面内移进一个距离，蝶板与阀座的密封的密封面相吻合达到可靠的密封性能。弥补了硬密封则密封差，软密封的密封效果好却不耐高温的矛盾。
具体何时用同心蝶阀，何时选双偏心蝶阀或三偏心蝶阀，主要还是看使用工况和预算。
