直行程调节机构以阀杆直线移动为区别,可分类为:单座调节阀、双座调节阀、三通阀、套筒阀、角形阀等。其中最常见的是单座调节阀与双座调节阀,那单座与双座调节阀的区别以及各自的特点是什么呢?下面我们就来简单介绍下。
01 单座调节阀的结构
02 单座调节阀的特点
2.1.泄漏量小,容易实现严格的密封和切断,例如,可采用金属与金属的硬密封,或金属与聚四氟乙烯或其他复合材料的软密封,标准泄漏量为0.01%C.C 是额定流量系数。
2.2.允许压差小,例如,DN100 阀的允许压差仅120kPa。
2.3.流量系数小,例如,DN100 的直通阀的流量系数仅为100。
2.4.由于流体介质对阀芯的推力大,即不平衡力大,因此,在高压差、大口径的应用场合,不宜采用。
2.5.控制阀的流量特性通过不同形状的阀芯实现。
03 双座调节阀的结构

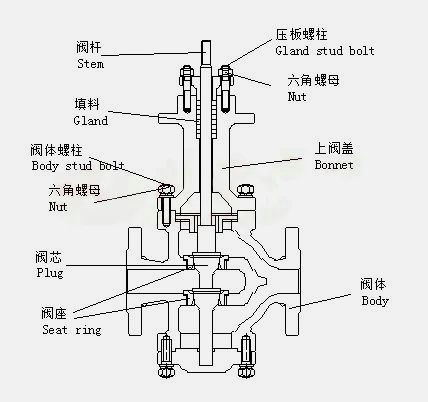

图2 双座调节阀结构示意图
如图2所示,双座调节阀由阀体、阀芯、导向套、阀座、上阀盖、上盖板、阀杆和填料等组成。其结构特点是只有两个阀芯和两个阀座。流体从图示的左侧流人,经两个阀芯和阀座后,汇合到右侧流出。由于上阀芯所受向上推力和下阀芯所受向下推力基本平衡,因此,整个阀芯所受不平衡力小。
03 双座调节阀的特点
3.1.所受不平衡力小,允许的压降大,例如,DN100 双座调节阀允许压差280kPa.
3.2.流量系数大: 与相同口径的其他控制阀比较,双座调节阀可流过更多流体,同口径双座阀流量系数比单座阀流量系数约大20%~50% 。例如,DN100 双座阀流量系数达160。因此,为获得相同的流量系数,双座阀可选用较小推力的执行机构。
3.3.正体阀和反体阀的改装方便: 由于双座阀采用顶底双导向,因此,只需将阀芯和阀座反过来安装就能将正体阀改为反体阀,反体阀改为正体阀,而不需要改选执行机构的正作用或反作用类型。图示的双座阀结构只需将阀体反装,并与阀杆连接即可完成。顶部和底部的导向可用阀座的导向取代。
3.4.泄漏量大: 双座阀的上、下阀芯不能同时保证关闭,因此, 双座阀的泄漏量较大,材料线膨胀量不同,造成的泄漏量会更大。但近几年有报道,一些双座调节阀采用特殊整体结构可实现泄漏等级I~V。5 抗冲刷能力差: 阀内流路复杂,在高压差应用场合,受到高压流体的冲刷较严重,并在高压差时造成流体的闪蒸和空化,加重了对阀体的冲刷。因此,双座阀不适用于高压差的应用场所。由于流路复杂,它也不适用于含纤维介质和高黏度流体的控制。
3.5.控制阀的流量特性通过不同形状的阀芯实现。
