如何选型合适的控制阀

在常见的蒸汽加热工艺（换热器）中，我们通过蒸汽控制阀来控制被加热温度的稳定，在这个过程中，控制阀的正确选型将会直接影响是否能够满足工艺温度控制的要求。那么接下来我们一起看下如何选型一台合适的蒸汽控制阀。

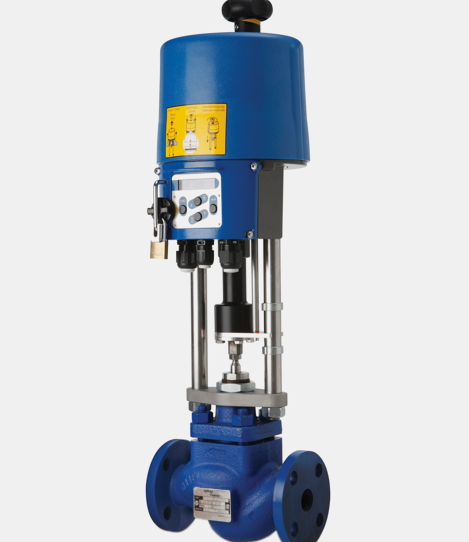

控制阀系列

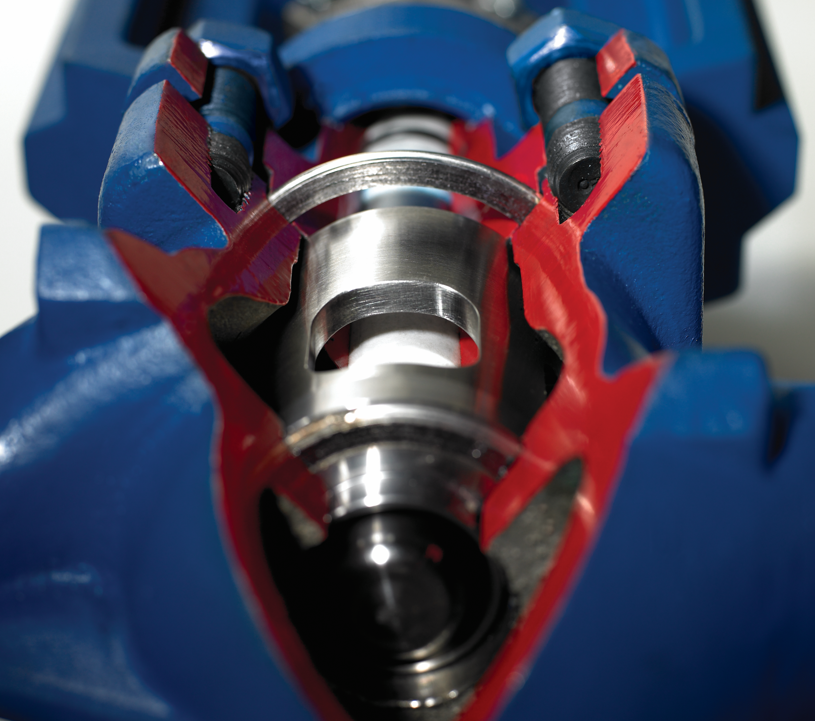

蒸汽控制阀主要是为了根据工艺需求控制进入的蒸汽量，因此阀芯的类型将会直接影响到控制蒸汽的效果。
一、蒸汽控制阀的阀芯类型

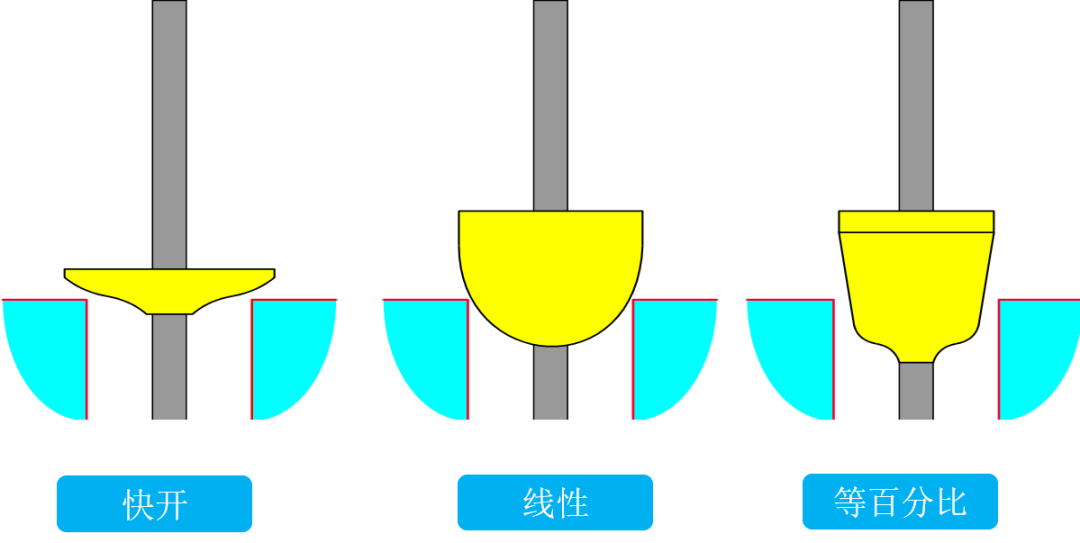

我们常见的阀芯主要有三种流量特性，分别是快开、线性和等百分比。

二、不同流量特性的控制效果

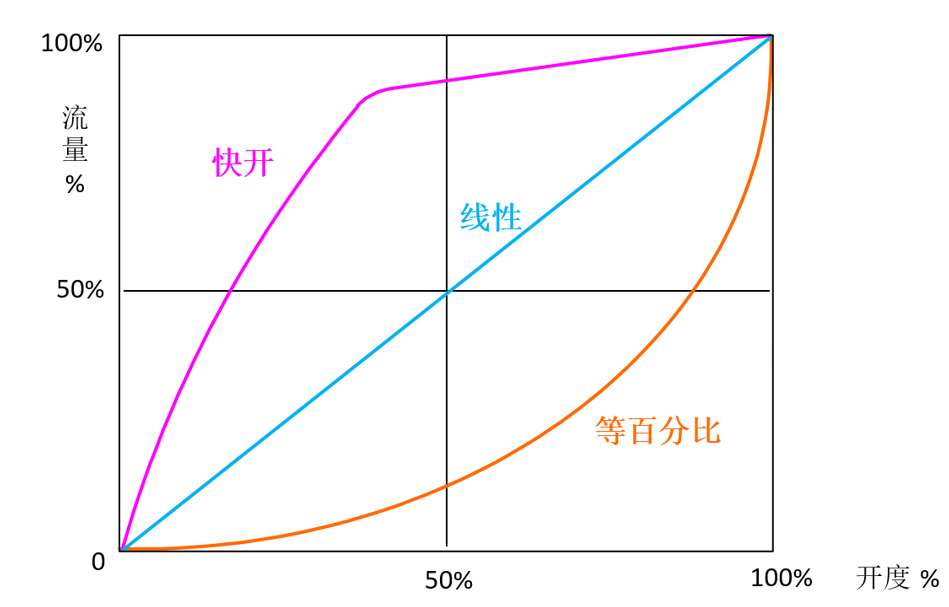

不同流量特性的阀芯对于流体的控制有不同的效果，首先我们来看看不同阀芯的固有流量特性：

从以上固有流量特性来看，线性控制具有更高可控制性，但是我们需要知道的是：固有流量特性是理想流量特性，是阀门前后压降恒定时的数值，而实际应用于蒸汽控制时，随着阀门开度的变化，控制阀前后的压降也会随之发生变化，因此蒸汽控制阀的实际控制流量特性效果如下：

图2 阀门应用于蒸汽控制时的流量特性

三、蒸汽系统该选择什么类型的阀芯
通过以上对于蒸汽控制阀的实际流量特性的分析，特别是在蒸汽工况变化经常会在小流量时控制，因此，在应用于蒸汽控制时控制阀芯类型的选择建议：
1. 阀芯类型建议选择等百分比流量特性（更贴近于实际控制时的效果）；
2. 控制阀选型开度范围一般建议不超过85%（超过区间控制效果不佳）
