燃气切断阀控制系统设计及优化
发布时间:2022/11/23



1燃气管道
2调压器、调压站
3阀门(燃气)

1   概述

在能源安全新战略框架下,《能源生产和消费革命战略(2016—2030)》《能源发展“十三五”规划》《关于促进天然气协调稳定发展的若干意见》等陆续出台,确立将天然气培育成为中国主体能源之一,提出 2030 年天然气在一次能源消费结构中占比达 15% 的具体目标。随着我国西气东输、中亚天然气管道、俄罗斯天然气管道和沿海接收站建设,我国天然气基础设施的建设进入了高潮,天然气在中国的应用逐渐走向成熟。与此同时,对管网以及管网上的调压器等设备的安全保护逐步得到重视,近年来各类用于超压安全保护的自力式切断阀(以下简称切断阀)大量应用在燃气输配系统上。

在管道运行过程中,当切断阀后方设备如调压器的输出压力高于切断压力设定值时,切断阀控制系统能够及时、准确地响应,并控制切断阀关闭,从而保护切断阀后方的设备以及尽可能避免其他安全事故[1]。切断阀的性能取决于其控制系统。本文根据切断阀的工作原理和基本功能,对切断阀控制系统进行方案设计,针对切断阀在实际生产制造和应用过程中出现的问题,对该控制系统进行优化设计,旨在为切断阀设计者和生产者提供一种功能拓展性更强、通用性更高的控制系统。

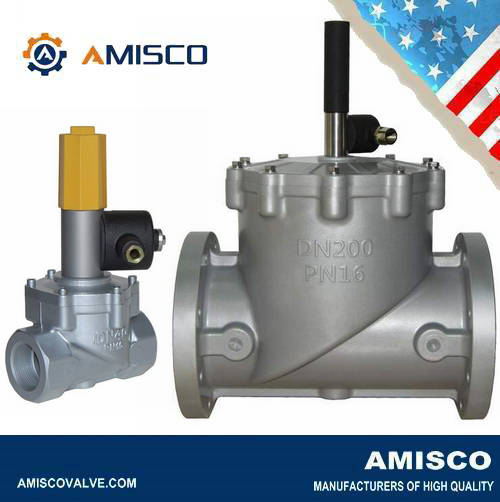

图1   AMISCO 燃气切断阀


2   切断阀工作原理
2.1  切断阀适用场合
根据TSG 07—2019 《特种设备生产和充装单位许可规则》[2],切断阀属于安全阀,其应用于燃气输配系统中起紧急切断保护作用。当下游压力达到切断压力设定值时快速切断供气,以确保下游的用气安全。切断阀以管道燃气为控制能源,不使用任何外部动力源,被广泛用于天然气长输管道分输站、城市燃气门站和调压站、燃气电厂等需要对供气压力故障快速响应的场合。
2.2  切断阀结构及工作原理

对机械式控制系统的切断阀结构及工作原理进行介绍,后续切断阀控制系统的探讨均围绕气动式控制系统。切断阀结构见图1。工作原理[3]为:切断阀出口压力由信号管引入控制器作用在感应元件上,此力与感应元件另一侧的调节弹簧设定力相平衡。当燃气输配系统出现故障,切断阀下游取压点处的压力超出调节弹簧设定力对应的压力后,触发机构脱扣,执行器带动闭合元件向下移动,闭合元件与阀体贴合,阀门迅速关闭,从而切断上游燃气向下游输送,保护下游设备及管道的安全。当故障排除后,由人工现场拨动复位装置,触发机构上扣,阀门打开,稳定向下游供气。

图2   切断阀结构

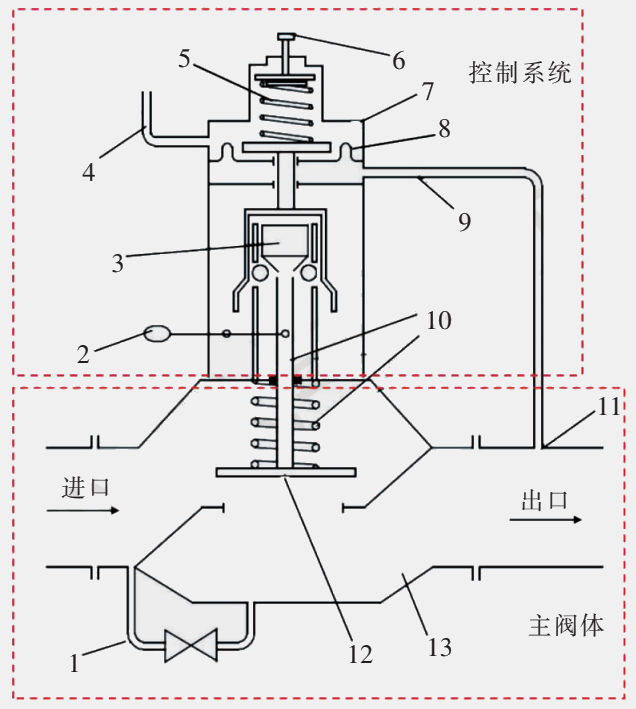

1.旁通  2.复位装置  3.触发机构  4.呼吸管  5.调节弹簧  6.调节元件  7.控制器  8.感应元件  9.信号管  10.执行器  11.取压点  12.闭合元件  13.阀体


3   切断阀控制系统设计

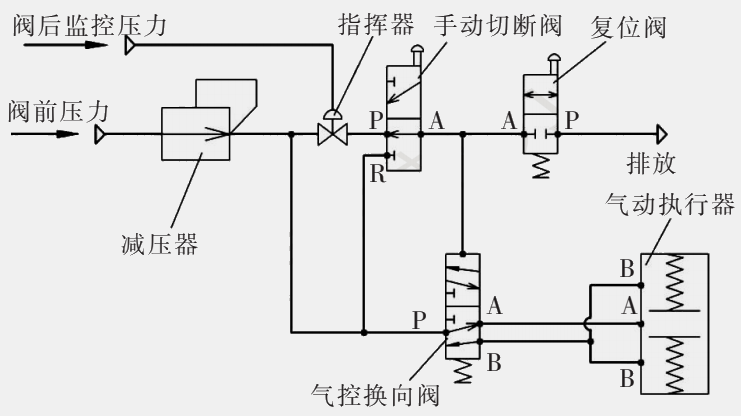

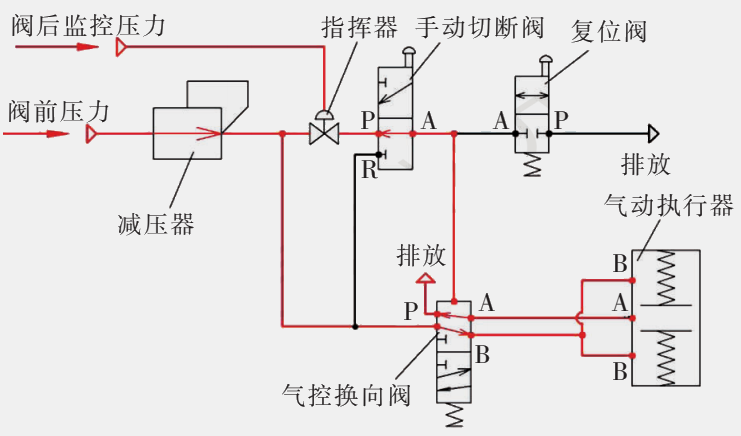

切断阀控制系统主要作用为精准感知下游压力的变化,当下游压力超过切断压力设定值时,能够控制执行器动作,迅速实现切断阀关闭;当故障排除后,人工现场复位,实现切断阀开启。切断阀控制系统见图2。在图2~8中,手动切断阀等阀门中的箭头不表示流向。

图3   切断阀控制系统
其中,减压器主要作用是将阀前压力降至整个控制系统所需压力,为控制系统提供稳定的动力源;指挥器为压力感知元件,用于感知阀后监控压力并控制指挥器阀口的开关;手动切断阀用于现场手动控制阀门关闭;复位阀用于现场手动控制阀门开启;气控换向阀用于控制并维持阀门开启或者关闭状态;气动执行器用于执行切断阀开关动作。
切断阀在使用过程中的状态分为初始压力设定后的正常工作状态、超压切断状态、手动切断状态以及复位状态,各状态控制过程如下。

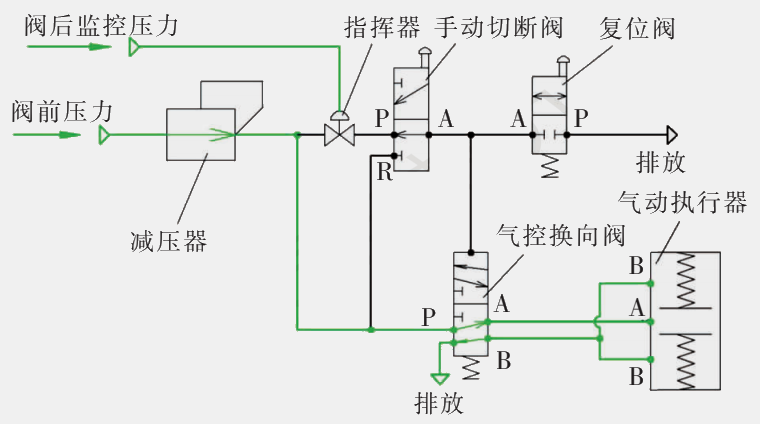

①初始压力设定后的正常工作状态,控制过程见图3中的绿色流程线。此时指挥器处于关断状态,其后端元件均没有压力。阀前压力经减压器降压后进入气控换向阀,经P口-A口通道进入气动执行器并将气动执行器内气缸向两端推开,气动执行器原有气体经B口通过气控换向阀排气,切断阀开启。若阀后监控压力未超压或未执行手动切断动作,切断阀一直保持开启状态。

图4   初始压力设定后的正常工作状态控制过程
②正常工作状态切换为超压切断状态,控制过程见图4中的红色流程线。当阀后监控压力大于切断压力设定值时,指挥器开启,迫使气控换向阀换向,气控换向阀的P口和B口接通。阀前压力经减压器降压后经气控换向阀的P口和B口通路进入气动执行器的B口,气体将气动执行器内气缸向中间推进,气动执行器原有气体经A口通过气控换向阀排气,切断阀关闭。若未执行复位动作,切断阀一直保持关闭状态。

图5   超压切断状态控制过程
③正常工作状态切换为手动切断状态,控制过程见图5中蓝色流程线。按动手动切断阀按钮将其换向,其A口和R口接通。阀前压力经减压器降压后,一路气体经手动切断阀的R口、A口进入气控换向阀,迫使气控换向阀换向,其P口和B口接通;另一路气体通过气控换向阀的P口和B口通路进入气动执行器,气体将气动执行器内气缸向中间推进,气动执行器原有气体经A口通过气控换向阀排气,切断阀关闭。若未执行复位动作,切断阀一直保持关闭状态。

图6   手动切断状态控制过程

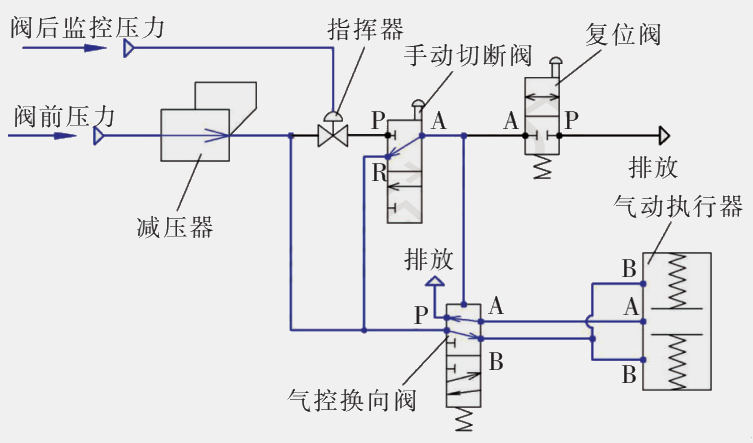

④切断状态切换为复位状态,控制过程见图6中紫色流程线。不论超压切断还是手动切断,复位必须通过现场人工操作复位阀。按动复位阀将其A口和P口导通,气控换向阀内气体排出后换向,其P口和A口接通。阀前压力经减压器降压后进入气控换向阀,经P口和A口通路进入气动执行器并将气动执行器内气缸向两端推开,气动执行器原有气体经B口通过气控换向阀排气,切断阀开启。若出口压力未超压或未执行手动切断动作,切断阀一直保持开启状态。

图7   复位状态控制过程


4   控制系统优化设计
4.1  附加功能拓展设计
①附加远程切断功能设计

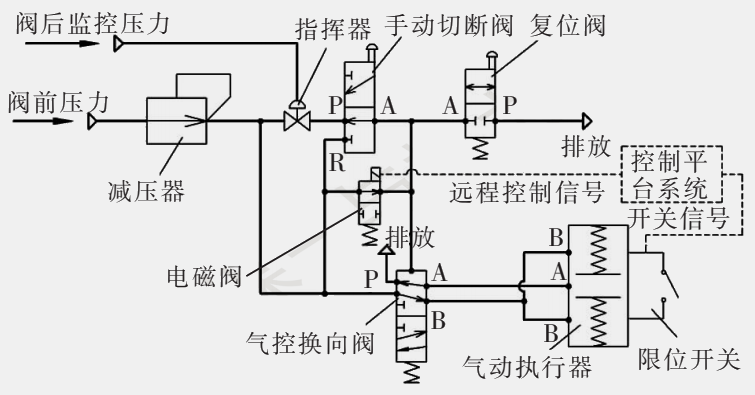

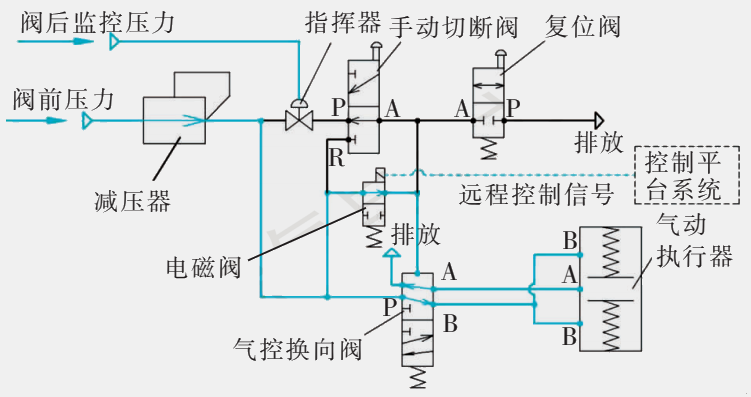

本文采用电磁阀接收远程切断控制信号,通过其换向动作实现切断阀关闭,控制过程见图7中青色流程线。在手动切断阀和气控换向阀之间并联一路电磁阀,即可实现切断阀远程切断功能。在切断阀正常工作状态下,指挥器处于关断状态。如果控制平台系统发出远程切断控制信号,电磁阀接收信号后切换至通路,阀前压力经减压器降压后,一路气体经电磁阀进入气控换向阀,迫使气控换向阀换向,其P口和B口接通。另一路气体经气控换向阀的P口和B口通路进入气动执行器,气体将气动执行器内气缸向中间推进,气动执行器原有气体经A口通过气控换向阀排气,切断阀关闭。若未执行复位动作,切断阀一直保持关闭状态。

图8   远程切断功能系统
②阀门开关状态远传功能
阀门开关状态远传功能可以将切断阀开关状态远传至控制平台系统,便于实时监测切断阀的工作状态,及时做出响应。阀门开关远传功能系统见图8。本文对气动执行器进行改进,增配限位开关。限位开关可以将切断阀的开关信号实时传输到控制平台系统。

图9   阀门开关远传功能系统
4.2  控制系统通用化设计
由于切断阀使用工况差异,根据其主阀体内部阀芯的运动轨迹,一般可分为角行程和直行程阀门。角行程阀门阀芯一般是在90°范围内旋转往复运动,直行程阀门阀芯一般是直线往复运动。为了提高控制系统的安全性和可靠性,减少不必要的设计,降低制造成本,可以对控制系统进行优化设计,兼顾两种行程,从而实现控制系统的模块化、通用化。

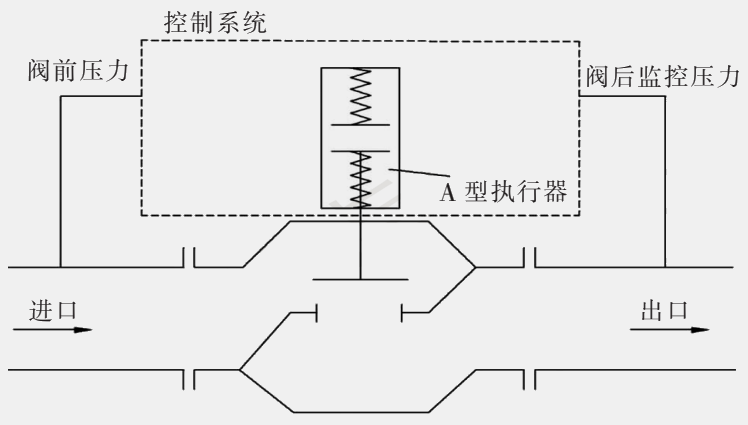

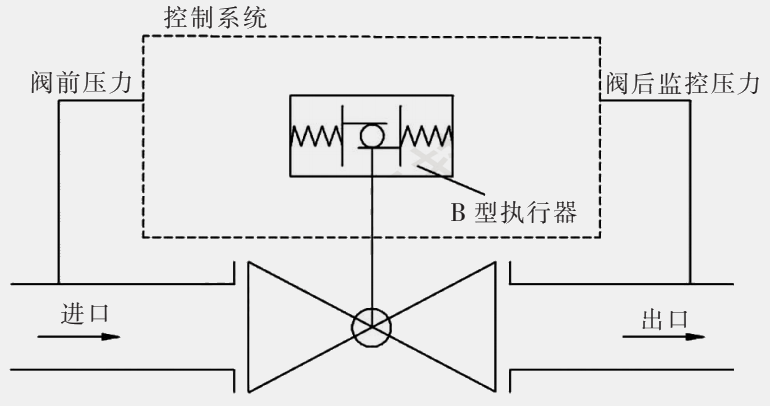

本文采用同一控制系统选配不同类型的气动执行器(A型和B型),可输出直行程和角行程,从而匹配不同行程方式的主阀体,通用性好。直行程切断阀见图9,角行程切断阀见图10。

图10   直行程切断阀

图11   角行程切断阀


5   结论
基于自力式切断阀工作原理,设计控制系统并对其正常工作状态、超压切断状态、手动切断状态以及复位状态进行探讨。对控制系统进行优化,优化后控制系统具备远传控制切断、阀门开关状态远传功能,且能兼容不同结构形式主阀体。
