01 前言
低温紧急切断阀分为焊接连接和法兰连接式，低温紧急切断阀适用于低温贮槽、槽车和罐车上切断和流通介质，并在出现故障时能及时快速切断介质。这种新型阀门具有体积小、重量轻、密封可靠、开关迅速、启闭灵活等优点，广泛用于LNG、LO2、LN2、LAr、LC.H及其它低温介质，具有防火、防静电、防爆功能。
02 设计特点和工作原理
该阀门为一低温截止阀加上带弹簧复位的气动执行机构，在气缸部位加装安全附件。其特点为:
(1)阀本体部分利用低温截止阀的结构,在密封面上作必要改进，使其更适用于紧急切断阀的使用要求;
(2)执行器部分为气缸活塞机构，动作平稳可靠;
(3) 阀门的复位力来自高品质的螺旋压缩弹簧:
(4)阀门上密封采用一新型的填料结构另加内外塑料0形圈，能够达到零外漏。
(5) 另外，若无法正常向阀门提供驱动气源时，可用阀门的手动装置启闭阀门，不至影响整个系统的正常工作。
低温紧急切断阀的工作原理为:
在正常情况下，利用活塞上部弹簧的压力，推动活塞向下运动，继而带动活塞杆和阀杆向下，使阀顶密封面和阀座密封面紧密贴合，实现阀门的关闭:当向气缸充压后，活塞压缩弹簧向上运动，带动活塞杆和阀杆向上，将阀顶抬高，阀门打开。当阀门处于开启位置，正常工作时，若周围环境出现异常情况，可用远程控制系统对气缸泄压，紧急快速关闭阀门，阻止介质继续流动;或若环境温度升高至70±5℃时，.安装在气缸处的易熔塞熔化，气缸泄压，弹簧推动活塞向下运动，带动阀杆和阀顶向下，迅速关闭阀门，阻止介质继续流动，防止危险发生或扩大。

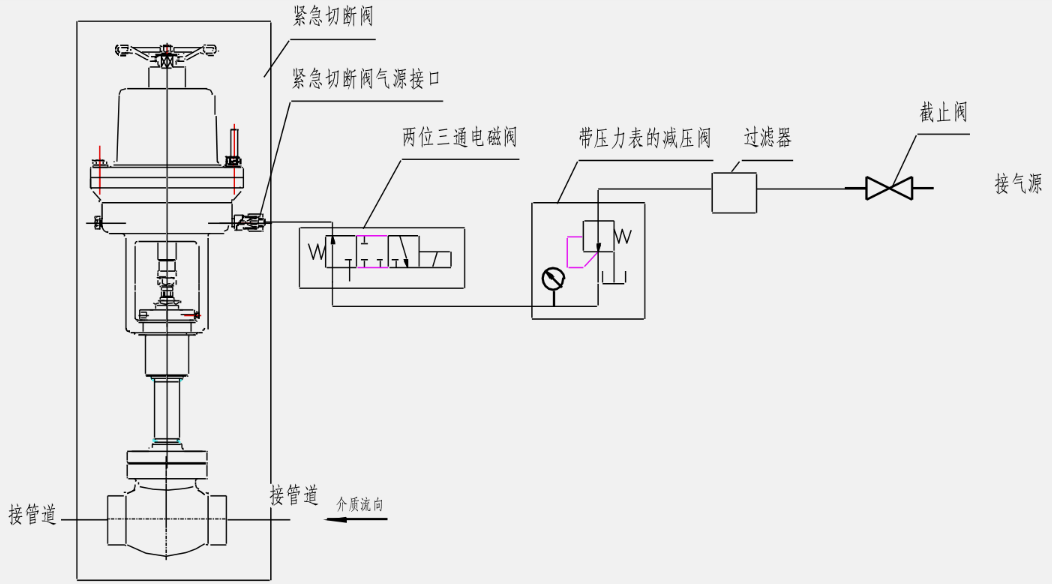

03 紧急切断阀及控制简单示意图
04 紧急切断阀安装要求
1、安装时应注意阀体上标明介质流动方向的箭头；
2、阀门与管道焊接时，应旋转手轮将阀门开启，拆卸阀杆和阀座的连接螺栓使阀顶密封面与阀座密封面完全脱离分开，防止焊接产生的高热传导造成密封的损坏；
3、管道焊接安装好后，应用氮气彻底吹除管道内的焊渣和其它水分等杂质；
4、若用户在安装时发现阀门已受到油污等杂质的污染，必须对阀门进行脱脂清洗处理之后，才可安装；
05 常见故障维护处理
A:阀门无法打开
处理办法：1、判断气源压力是否在正常范围（0.4MPa至0.8MPa之间）；2、电磁阀故障（更换电磁阀）3、阀芯有水或者杂质导致阀门冰堵无法动作；4、过滤减压器损坏；
B:阀门无法关闭
处理办法：1、检查阀门是否处于手动打开状态，请将阀门手动关闭；
C:阀门关闭不严

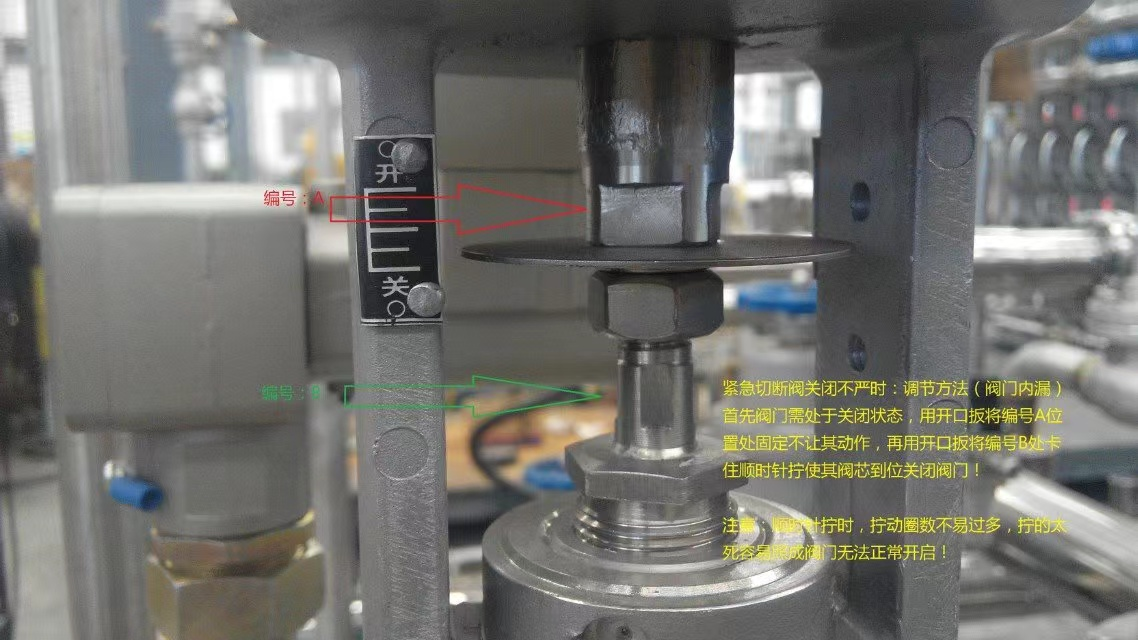

处理办法：第一步按照如下图片教程进行调节；
如按照以上办法调节之后仍然无法处理，请将管道内液体和压力排至常压后拆卸阀门，检查阀芯，如有必要，更换阀芯密封垫；
