食品行业：充气蝶阀安装
介绍
本案例研究的重点是用于控制研磨材料流动的冲击式与充气阀座式蝶阀的功能。在这种情况下，研磨材料是糖。这项研究的地点是特拉华州多佛的一家食品制造厂。蝶阀用于隔离和调节流量。密封机构是一个圆盘，在阀门关闭的情况下，与弹性阀座啮合，完全堵塞通道。当阀门打开时，圆盘转动 90° 以允许物料通过。蝶阀通常受到青睐，因为与滑动闸门、夹管阀或其他阀门设计相比，它们成本更低、更紧凑、重量更轻。
更详细的问题

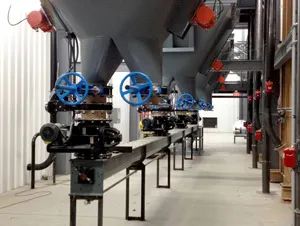

在这家食品制造厂加工的糖被轨道车接收，然后重力送入料斗。然后，料斗为工厂中由冲击式蝶阀控制的各种管线供料。由于阀座容易吸收水分，高磨蚀性的糖在撞击点过早磨损了标准阀的阀座，导致阀座收缩和膨胀，最终破裂。
解决方案

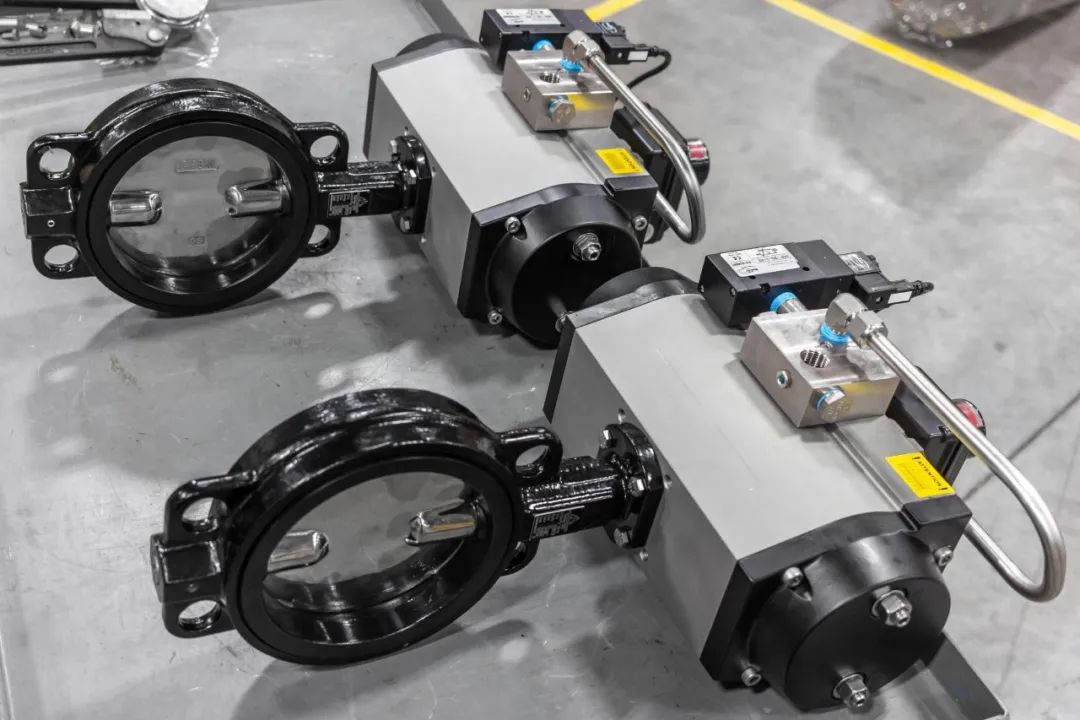

AIRMATIC 审查了这种情况并建议用 POSI-FLATE 的充气阀座蝶阀替换现有的蝶阀。与现有的通过摩擦密封的阀门不同，POSI-FLATE 阀门使用充气阀座来密封气压。减少的摩擦需要更少的操作扭矩来打开阀门，因此需要更小的执行器。这会降低执行器成本、降低运营成本、减少压缩空气使用量、减少维修频率并延长阀门寿命。充气式座椅消除了冲击磨损（由于在打开和关闭过程中仅与阀盘随意接触）并显着延长了座椅寿命。此外，阀座的弯曲减少了残留糖沉积物的堆积并保持更紧密的密封。此后，食品制造厂安装了两个这样的阀门，并计划在未来更换十几个。另一个好处是分体式设计允许客户在执行所需维护的同时将阀门保持在原位。
结论
在研磨材料过早磨损标准蝶阀的情况下，一种经济实惠的选择是用 POSI-FLATE 充气阀座蝶阀替换阀门。POSI-FLATE 蝶阀不仅在现场测试中优于所有其他阀门，而且充气阀座可自动补偿磨损，从而延长阀门寿命并降低维护成本。
用于手套箱直通的 MUCON OySTER 蝶阀
案例分析
•阀门：Mucon Hygienic Oyster™ 蝶形计量阀 Mucon VE 计量卫生计量阀
•处理/材料：药粉
•客户/行业：OEM、医药加工
•地理位置：英国
需求：
•用于手套箱的计量阀
•所有执行器和控制组件均位于手套箱外，并具有气密通道
•可伸缩套筒保护旋转部件避免与操作员接触
问题：
1. 手套箱内部不适合气动执行器，因为它往往是一个尘土飞扬的密闭空间，维护不便。同样，气动执行器不适合安装在处理药物成分的手套箱内，因为它含有可能泄漏的油，需要高压空气才能运行，并且需要合适的排气系统。
2. 将执行器安装在外部是一个更好的选择，但这需要一个密封的通道，以便驱动器位于手套箱内部，并且还必须允许从执行器上轻松拆卸阀门以进行维护和清洁。同样重要的是，不会因为存在旋转部件而损坏产品或伤害人员。
解决方案：

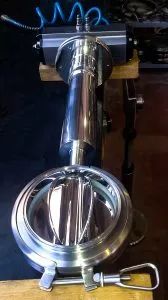

•阀门本身是一个 Oyster™ 计量阀，通过T型连接很容易安装到手套箱内的主机系统上。
•为阀门生产了一个加长的驱动轴，该驱动轴通过一个通过球轴承焊接到手套箱侧面的直通单元与执行器接口，以确保平稳运行。
•整个驱动器由一根可伸缩的钢管保护，可以将其滑到一边以接触到联轴器，这样可以轻松快速地连接或拆卸阀门。
•没有小零件，因此所有操作都可以戴着手套轻松进行。
•所有接液部件均抛光至高镜面光洁度。
该阀门在这个工况使用的好处
与卫生阀门相关的好处总结如下：
1. 无缝隙——卫生阀门在食品和医疗等行业中的应用表明，这些阀门需要不受任何形式的污染。如果阀门上有任何裂缝，那么同样的机会就会更多。因此，阀门的制造商确保没有留给缝隙的地方，以避免任何形式的污染。如果没有缝隙，它们不会对特定植物的卫生造成任何问题。
2. 易于清洁——食品和乳制品行业是其中最重要的卫生和健康行业。无论如何，这些行业都会涉及很多工作，比如调节产品的流量、确保适量的组件、保持温度。因此，重要的是清洁工作不繁琐。卫生阀易于清洁，因为它们不易弄脏。因此可以轻松使用。
3. 阀门表面——如果阀门表面光滑抛光，则不会生锈或腐蚀。浪费在更换生锈和降解管道的阀门上的费用太多了。为了避免这些，可以使用由抛光不锈钢制成的卫生阀门。
工业阀门通常是为操作条件设计的，其中许多用于高温和高压的工作环境。工业阀门使用寿命长，操作方式灵活，广泛应用于机械、冶金、石化、化工、城建等行业。
工业阀门的价格虽然低于卫生阀门，但材料中的许多有毒成分（如铅）并不会被去除，很容易导致中毒、癌症，甚至死亡。因此，工业阀门不能替代卫生阀门在食品、医疗或其他卫生行业的使用。
