调节阀是自动化控制系统中仪表的执行单元，以AC220V电源电压作动力，接受来自DCS、PLC系统或调节仪表、操作器等输入的（4-20mA、0-10mA或1-5VDC）电流信号或电压信号，即可控制运转，采用机电一体化结构，具有机内伺服操作和开度信号位置反馈、位置指示、手动操作等功能，功能强、性能可靠、连线简单、调节精度高，以直行程输出的推力改变阀门开度位移，达到对流体介质的工艺参数精确调节控制。

调节阀通常分为直通单座式和直通双座式两种结构，本文介绍两种结构的区别与各自的优缺点，为用户选型时提供参考与依据。

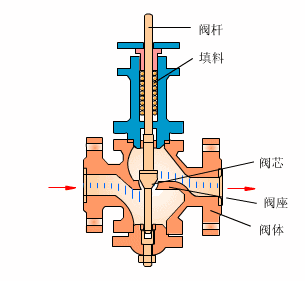

一、直通单座阀

直通单座阀：阀体内只有一个阀座和阀芯。
优点：结构简单，密封效果好，是使用较多的一种阀体类型。

缺点：流通能力差，不平衡力大，不适合高差压、大口径的场合

单座调节阀阀体内有一个阀芯和一个阀座，具有泄漏量小的特点。该阀不平衡力大，其允许压差较双座阀小，在高压差、大口径时，最好配上阀门定位器。公称通径≥25mm的阀为双导向结构，只要改变阀杆与阀芯的连接位置就可实现气开或气闭。
与其它同类调节阀相比，具有结构简单、额定流量系数大，阀座泄露量小等突出优点。另外，带有软密封结构的TP系列既有调节功能又有切断功能，是一种调节切断型的调节阀，也可作切断阀用。

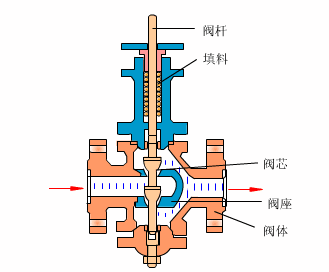

二、直通双座阀

直通单座阀：阀体内只有两个阀座和阀芯。
优点：因为流体对上、下两阀芯的作用力可以相互抵消，因此双座阀具有允许压差大。
缺点：上、下两阀芯不宜同时关闭，因此泄漏量较大。
应用场合：适用于阀两端压差较大，泄漏量要求不高的干净介质场合，不适用于高粘度和含纤维的场合

双座调节阀采用双号导向结构，配用多弹簧招执机构。具有结构紧凑、重量轻、动作灵敏、阀容量大、流量特性精确、拆装方便等优点。广泛应用于精确控制气体、液体、蒸汽等介质的工艺参数如压力、流量、温度、液位保持在给定值。特别适用于压差较大，允许泄漏也较大且不是很清洁的介质场合。
双座调节阀、用于调节介质的流量、压力和液位。根据调节部位信号，自动控制阀门的开度，从而达到介质流量、压力和液位的调节。调节阀由电动执行机构或气动执行机构和调节阀两部分组成。
