电动阀门的接线方式
发布时间:2022/8/30

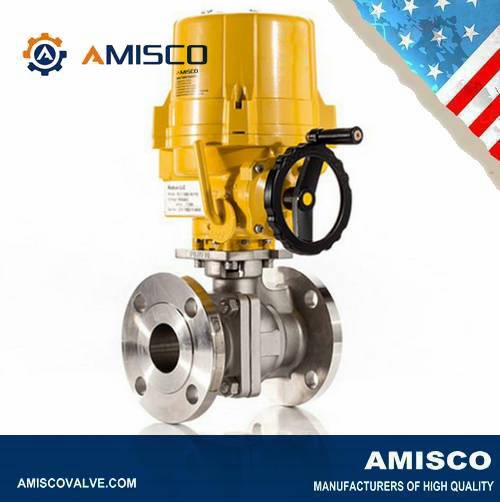

电动阀门由电动执行器与阀门的阀体两部分组成。电动阀包括电动法兰球阀,电动螺纹球阀,电动对夹蝶阀,电动卡箍蝶阀,电动法兰闸阀,电动法兰截止阀,电动刀闸阀等。

根据电动阀门分为开关型和调节型,开关型的原理就是通电开到位,通电关到位。

调节阀的原理是输入4-20MA或是0-10V的电流信号来调节阀门开度的大小。


电动阀门的接线方式:

六线制电动阀所配精小型电动执行器分为开关式和调节式,并由驱动开关控制和信号反馈控制组成。开关式六线制电动阀的六个接线端子功能为:1、2、3为驱动控制,4、5、6为信号反馈控制;

电动阀门工作原理介绍:

1、2接通时,阀门打开,同时保持4、5形成回路,反馈电动阀开到位信号;

1、3接通时,阀门关闭,同时保持4、6形成回路,反馈电动阀关到位信号。调节式六线制电动阀的六个接线端子功能为:

1、2为电动驱动控制,可接AC220V或DC24V电源电压(如需380V电压则另外说明)。

3、4为输入信号控制,可接收4-20mA电流信号或0-10V电压信号。

5、6为输出信号反馈控制,可相应的反馈4-20mA电流信号或0-10V电压信号,便于远程操作控制。


电动阀们的驱动一般是用电机,比较耐电压冲击。电磁阀们是快开和快关的,一般用在小流量和小压力,要求开关频率大的地方电动阀反之。电动阀呢门的开度可以控制,状态有开、关、半开半关,可以控制管道中介质的流量而电磁阀达不到这个要求。

通过以上的介绍,大家对于电动阀门怎么接线及工作原理有了一定的了解,电动阀门在生活工程应用越来越广,阀门的安装技术也需要我们多多学习,技术掌握得越多,在以后的工程实践中越得心应手。
